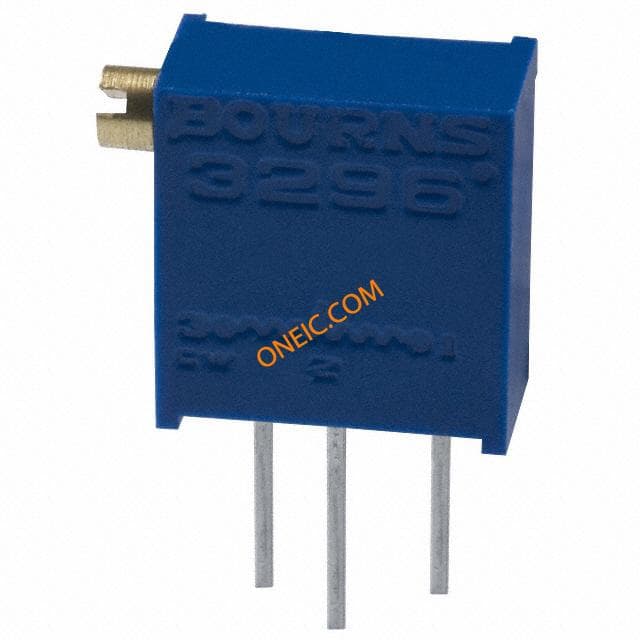

3296Z-1-502LF
| 制造商 | Bourns, Inc. |
| 描述 | Res Cermet Trimmer 5K Ohm 10% 1/2W 25(Elec)Turn 2.19mm (11.05 X 4.83 X 10.03mm) Pin Thru-Hole Tube Res Cermet Trimmer 5K Ohm 10% 0.5W(1/2W) 25(Elec)Turn 2.19mm (11.05 X 4.83 X 10.03mm) Pin Thru-Hole Tube TRIMMER 5K OHM 0.5W PC PIN 3296Z side adj cermet trimmer 5K 10% Trimmer;Cermet;Rest 5 Kilohms;PCB;Pwr-Rtg 0.5W;Dim 0.375inLx0.19inWx0.395inH Trimmer Resistors - Through Hole 3/8 5Kohms Sealed Horizontal Adjust TRIMMER, POT, 5KOHM, 10%, 25TURN, TH TRIMMER, POTENTIOMETER, 5KOHM 25TURN THRU HOLE Trimmer;Cermet;Rest5Kilohms;PCB;Pwr-Rtg0.5W;Dim0.375InLx0.19InWx0.395InH Potentiometer: mounting; multiturn; 5kΩ; 500mW; THT; ±10%; linear Trimmer Cermet 5 kOhm linear 500 mW, 3296Z-1-502LF, Bourns Bourns 3296Z 系列 25 转 通孔 微调电阻器, 带 焊针接端, 5kΩ ±10%, 0.5W, ±100ppm/°C |
| 分类 |
商业参数
| 产品 | Trimmers | 产品类别 | Trimmer Resistors - Through Hole |
| 标准包装数量 | Bulk | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85334010 |
电气参数
| 容差 | 10 % | 电阻 | 5 KOhm |
| 分辨率 | Infinite | 元件类型 | Cermet |
| 功率（瓦） | 0.5W, 1/2W | 额定功率 | 1/2 W |
| 额定电压值 | 300V | 电阻值（欧姆） | 5k |
| 介电强度 | 900VAC | 电阻公差 | 5kΩ |
| 绝缘电阻 | 1000Megohms(Min.)@500VDC | 直流电阻（DCR）（最大） | :5kohm |
机械参数
| 深度 | 4.83mm | 锥度 | Linear |
| 高度 | 10.03mm | 长度 | 9.53mm |
| 扭矩 | 3Oz./in. | 重量 | 0.00085 |
| 包装方式 | Tube | 本体尺寸 | 10 x 9.5 x 4.8mm |
| 端接方式 | SolderablePins | 安装类型 | Through Hole |
| 安装样式 | PCB | 轴直径 | 2.19 mm |
| 总长度 | 11.05 | 刀片材料 | Cermet |
| 包装数量 | 50 | 尺寸/外形 | Square - 0.375" L x 0.190" W x 0.395" H (9.53mm x 4.83mm x 10.03mm) |
| 连接器间距 | 5.08x2.54mm | 端接样式 | Pin |
| 导体材料 | cermet | 电阻材料 | Cermet |
产品信息
| SPG | 50 | 类型 | Trimmer |
| 系列 | 3296Z | 技术 | Cermet |
| 产品子类型 | Multi-Turn | 调节方式 | Side Adjustment |
| 特性 | linear | 圈数 | 25(Elec) Turns |
| 单元数量 | 1 | 类型属性 | 3/8" |
环境参数
| 开关次数 | 200Cycles | 工作温度 | -55 to 125 °C |
| 温度系数 | ±100ppm/°C | 结工作温度 | +150°C |
