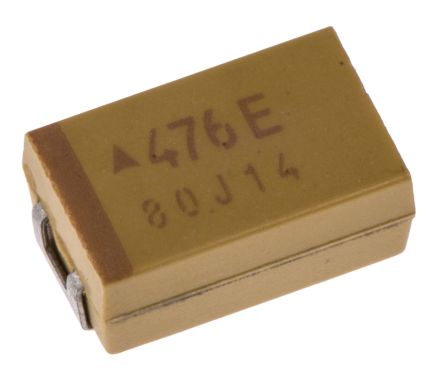

TAJD476K025RNJ
| 制造商 | AVX Corporation |
| 描述 | Cap Tant Solid 47uF 25V D CASE 10% (7.3 X 4.3 X 2.9mm) SMD 7343-31 0.9 Ohm 125°C T/R Tantalum Capacitors - Solid SMD 25volts 47uF 10% TC 47uF 25V 10% Case D CAP TANT 47UF 25V 10% 2917 AVX ±10% 47μF 25V dc SMD Tantalum Electrolytic Capacitor, 7343-31 ESR 0.9Ω 125°C Cap Tant Solid 47uF 25V D CASE 10% (7.3 X 4.3 X 2.9mm) SMD 7343-31 0.9 Ohm 125C T/R CAPACITOR TANT, 47UF, 25V, 10%, 2917 CAP, TANT, 47UF, 25V, CASE D, REEL Capacitor;Tantalum;Cap47uF;Tol10%;Vol-Rtg25VDC;SMT;7343;ESR0.9Ohms;CT Capacitor;Tantalum;Cap47uF;Tol10%;Vol-Rtg25VDC;SMT;7343;ESR0.9Ohms;TR Capacitor: tantalum; SMD; 47uF; 25V; Case: D; ±10%; -55÷125°C Capacitor 47 uF 25 VDC PU=500 ST, TAJD476K025RNJ, AVX AVX TAJ 系列 47μF ±10% SMD 钽电容器, 25 V 直流, 7343-31 封装, 900mΩ ESR, +125°C |
| 分类 |
商业参数
| 最小起订量 | 500 | 产品 | Tantalum Solid Standard Grade - Other Various |
| 单位包装 | 500 | 零件号别名 | TAJD476K025R |
| 产品类别 | Tantalum Capacitors - Solid SMD | 标准包装数量 | Cut Tape |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | CECC30801-005Issue2,EIA535BAAC |
| 海关税号 | 85322400 | 汽车级 | NO |
| 抗辐射加固 | No | ||
电气参数
| ESR | 100kHz | 电压 | 25 Vdc |
| 容差 | 10 % | 电容 | 47 uF |
| 量程（°/s） | :AVX - TAJ Series | 测试电压 | @+85°C |
| 额定电压 | 25 V | 供电电压 | 25V |
| 漏电流 | 11.8 uA | 直流冷态电阻 | 11.8 uA |
| 输入电容值 | :2917 [7343 Metric] | 电容 @ Vr, F | tantalum |
| 介电常数 | 6% | 最小供电电压 | 25V |
| 电容 @ 频率 | 47µF | 损耗角正切（DF） | 6 |
| 最大功耗 | 0.06 | ESR（等效串联电阻） | 0.9 Ohm |
| 保护电压（VP）（2416） | 32VDC | ||
机械参数
| 密封 | Not Required | 深度 | 4.3 mm |
| 宽度 | 4.3mm | 高度 | 2.9 mm |
| 长度 | 7.3mm | 重量 | 0.005 |
| 直径 | Not Required mm | 包装方式 | Reel |
| 绝缘类型 | Not Required | 端接方式 | SMT |
| 结构 | Flat | 高度（最大） | Not Required mm |
| 引脚间距 | Not Required mm | 安装类型 | Surface Mount |
| 卷盘容量 | :500 | 端子类型 | :Surface Mount (SMD, SMT) |
| 安装样式 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 7343-31,D | 实际长度 | Not Required mm |
| 总长度 | 7.3 mm | 刀片材料 | Tantalum |
| 包装数量 | 500 | 尺寸/外形 | 4.3 mm W x 7.3 mm L |
| 胶带最大宽度 | :12mm | 端接样式 | SMD/SMT |
| 介电材料 | TA2O5 | 外壳尺寸-插件 | 2916(7343mm) |
| 安装孔直径 | 2917 | 线规或范围 - AWG | Not Required |
产品信息
| SPG | 500 | 样式 | CHIP |
| 系列 | TAJ | 极性 | Polar |
| 匹配码 | TC47U25VD | 失效率 | Not Required |
| 制造商全称 | D Case | 单元数量 | 1 |
| 标准交期 | 12 weeks | 基础产品编号 | 7343 |
| 制造商尺寸代码 | :D | ||
环境参数
| 测试温度 | -55°C | 工作温度 | 125 °C |
| 结工作温度 | 125°C | 温升功耗 | 6 |
文档与媒体
