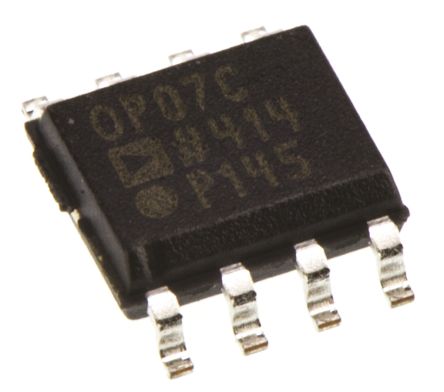

OP07CSZ
| 制造商 | Analog Devices, Inc. |
| 描述 | OP Amp Single GP ±18V 8-Pin SOIC N IC OPAMP GP 600KHZ 8SOIC OP07CSZ, Precision Operational Amplifier, 8-Pin SOIC Precision Amplifiers Ultra Low Offset VTG OP Amp Single GP �18V 8-Pin SOIC N IC, OP AMP, LOW OFFSET, SMD, SOIC8 Operational Amplifier Single 600 kHz SO-8, OP07CSZ, Analog Devices Analog Devices 运算放大器, 600kHz, 8针 SOIC |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 98 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 零件状态 | :07 | 抗辐射加固 | No |
电气参数
| 增益 | 112.04 dB | 电源抑制比 | 103.09 dB |
| 压摆率 | 0.3@±15V V/us | 输出类型 | No |
| 输入功率 | Dual | 晶体管类型 | :Precision |
| 共模抑制比、电源抑制比（典型） | 100 dB | 供电电压 | ±3 V |
| 供电类型 | Dual | 通道数量 | 1 |
| 元件数量 | 1 | 输入偏置电流 | 1.8nA |
| ADC/DAC 数量 | :1 | 最小输入电压 | 60µV |
| 增益带宽积 | :0.6MHz | 轨到轨工作 | No |
| 输入偏置电流（最大） | 0.007@±15V uA | 输入失调电流（最大） | 0.006@±15V |
| 输入噪声电流密度 | 0.35@±15V pA/rtHz | 输入噪声电压密度 | 10.5@±5V nV/rtHz |
| 电源电压范围（典型） | �5/�9/�12/�15 V | 输入失调电压（最大） | 0.15@±15V mV |
| 电压输出差（典型值）@ 距离 | 112.04 dB | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.000001 |
| 带宽 | :600kHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| -3dB带宽 | 600kHz | 引脚数 | :8 |
| 封装形式 | 8SOIC N | 冷却的封装 | SOIC N |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 5(Max) |
| 包装数量 | SOIC N | 位数 | 8 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 8-SOIC N |
产品信息
| 类型 | General Purpose Amplifier | 系列 | OP07 |
| 关断 | No | 基本单元 | :7 |
| 技术 | Bipolar | 制造商全称 | Low Offset Voltage Amplifier |
| 放大器类型 | General Purpose | 电路数 | 1 |
| 其他规格 | :1.6µV/°C | 印刷电路板数量 | 8 |
环境参数
| 工作温度 | -40 to 85 °C | ||
