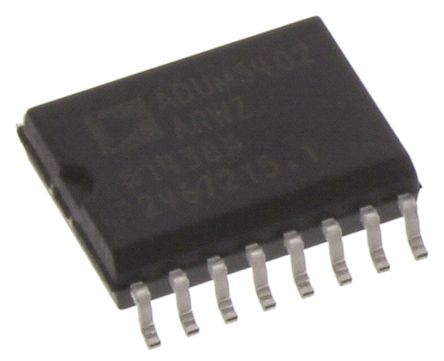

ADUM5402ARWZ

制造商	Analog Devices, Inc.
描述	Digital Isolator 16-Pin SOIC W DGTL ISOLATORS 16SOIC W Digital Isolator 4-CH 1Mbps 16-Pin SOIC W Tube IC DGTL ISO 4CH LOGIC 16SOIC Digital Isolator 4-channel SOIC16 Isolator Interface IC Quad-CH w/ Intg DC/DC Converter IC, ISOLATOR,4CH,DCDC,CONV,16SOIC Analog Devices 4通道数字隔离器, 2500 V隔离电压, 16针 SOIC Digital Isolators Quad-CH w/ Intg DC/DC Converter
分类	集成电路接口IC接口IC（扩展）

对参数有疑问？问 AI 助手

商业参数

标准包装数量	47	工厂包装数量	47
标准封装名称	SOIC W

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
抗辐射加固	No	ESD保护	No
认证机构标志	CSA/DIN/EN/UL/VDE

电气参数

数据速率	1Mbps	输出类型	Logic, Regulated Voltage
额定功率	500 mW	数据速率（最大）	1Mbps
上升时间（典型）	2.5ns	输出电流	:85mA
输入数量	2	供电电压	3.3V, 5V
传播延迟	55ns	通道数量	4
隔离电压	2500Vrms	最小供电电压	5.5
最大功耗	500	传播延迟（最大）	50
传播延迟时间	60 ns	输入偏置电流（最大）	20 μA
最大传播延迟 @ V, 最大CL	2.5(Typ)	正向电压（最大）@ If	5V
传播延迟 tpLH / tpHL（最大）	100	共模瞬态抗扰度（最小）	25
最大持续工作电压（MCOV）	560Vp

机械参数

深度	2.35mm	宽度	7.6mm
长度	10.5mm	重量	0.002
带宽	1000	包装方式	Tube
引脚样式	Gull-wing	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	16
封装形式	16SOIC W	冷却的封装	SOIC W
材料表面处理	:MSL 1 - Unlimited	总长度	10.5(Max)
包装数量	SOIC W	位数	16
外壳尺寸-插件	2.35(Max)	供应商器件封装	16-SOIC W
脉冲宽度失真（最大）	40

产品信息

系列	ADUM5402	印刷电路板数量	16
输入 - 侧1/侧2	2/2

环境参数

工作温度

-40 to 105 °C

结工作温度

105C
