点击放大查看

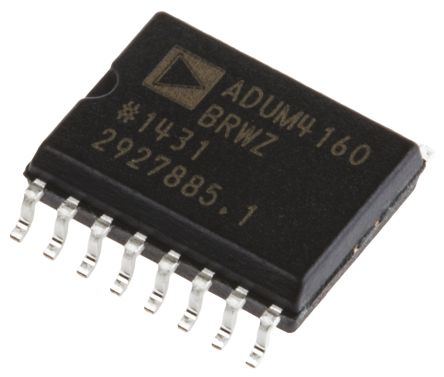

ADUM4160BRWZ

制造商	Analog Devices, Inc.
描述	Digital Isolator 16-Pin SOIC W Digital Isolator CMOS 4-CH 12Mbps 16-Pin SOIC W Tube IC DGTL ISO 2CH LOGIC 16SOIC USB 2.0 Digital Isolator 12Mbps SOIC16 IC, DIGITAL ISOLATOR, 70NS, 16WSOIC Inductor: digital isolator; SMD; Application: USB Interface Isolator SOIC-16W, ADUM4160BRWZ, Analog Devices Analog Devices USB 数字隔离器, 5000 V隔离电压, 16针 SOIC Digital Isolators Full/Low Spd USB 2.0 Digital
分类	集成电路接口IC接口IC（扩展）

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Rail / Tube

标准封装名称

SOIC W

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
抗辐射加固	No	ESD保护	No
认证机构标志	CSA/UL/VDE

电气参数

核心类型	digital isolator	数据速率	12Mbps
输出类型	CMOS	数据速率（最大）	12Mbps
上升时间（典型）	20ns	输出电流	:6mA
供电电压	3.1 V ~ 5.5 V	传播延迟	60ns
通道数量	4	隔离电压	5000Vrms
最小供电电压	5.5	静态电流 (Iq)	8
输入偏置电流（最大）	1 μA	最大传播延迟 @ V, 最大CL	300
正向电压（最大）@ If	5.5V	传播延迟 tpLH / tpHL（最大）	70
共模瞬态抗扰度（最小）	25	最大持续工作电压（MCOV）	846Vp

机械参数

深度	2.35mm	宽度	7.6mm
长度	10.5mm	重量	0.00027
包装方式	Tube	引脚样式	Gull-wing
安装类型	Surface Mount	引脚数	16
封装形式	16SOIC W	冷却的封装	SOIC W
材料表面处理	:MSL 1 - Unlimited	总长度	10.5(Max)
包装数量	SOIC W	位数	16
外壳尺寸-插件	2.35(Max)	供应商器件封装	16-SOIC W

产品信息

SPG	100	基本单元	:4160
单元数量	1	应用细节	USB
印刷电路板数量	16	输入 - 侧1/侧2	2/2

环境参数

工作温度

-40 to 105 °C

结工作温度

105C

文档与媒体

图片资源

ADUM4160 Block Diagram

PDF 文档

ADuM4160.pdf

PDF 文档

ADUM4160

PDF 文档

1700957.pdf
