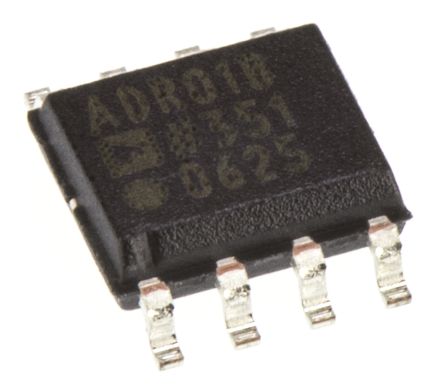

ADR01BRZ
| 制造商 | Analog Devices, Inc. |
| 描述 | V-Ref Precision 10V 10mA 8-Pin SOIC N Tube IC VREF SERIES PREC 10V 8-SOIC ADR01BRZ, Precision Voltage Reference 9.995 to 10.005V, 0.05% 10mA 36V Max. 8-Pin SOIC Voltage References Ultracompact Prec 10V IC, V REF, SERIES, 10V, +/-0.005V, 8SOIC IC, SERIES V-REF, 10V, 5mV, 8-SOIC Analog Devices Fixed 10V 电压参考, ±0.05 %精确度, 10mA, 36 V输入, 8针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage References | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 98 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 容差 | ±0.05% | 基准类型 | Precision |
| 额定电压 | 10 V | 电源调整率 | 30 ppm/V |
| 负载调整率 | 70 ppm/mA | 输出电流 | 10 mA |
| 电压基准 | :10V | 通道数量 | 1 |
| 最小输入电压 | 10V | 输出电压（最大） | 10.005 V |
| 静态电流 (Iq) | 1mA | 输出电流/通道 | 10 mA |
| 精度 - 最高（最低） | 0.05 % | 输出电压（最小/固定） | 9.995 V |
| 共模瞬态抗扰度（最小） | Extended Industrial | 最大持续工作电压（MCOV） | :36V |
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 5mm | 重量 | 0.0001 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC N | 尺寸/外形 | 5 x 4 x 1.5mm |
| 位数 | 8 | 供应商器件封装 | 8-SOIC N |
产品信息
| 系列 | ADR01 | 拓扑 | Series |
| 可编程性 | Precision | ||
环境参数
| 工作温度 | -40 to 125 °C | 温度系数 | 3 ppm/°C |
| 典型温度系数 | 3 PPM / C | ||
