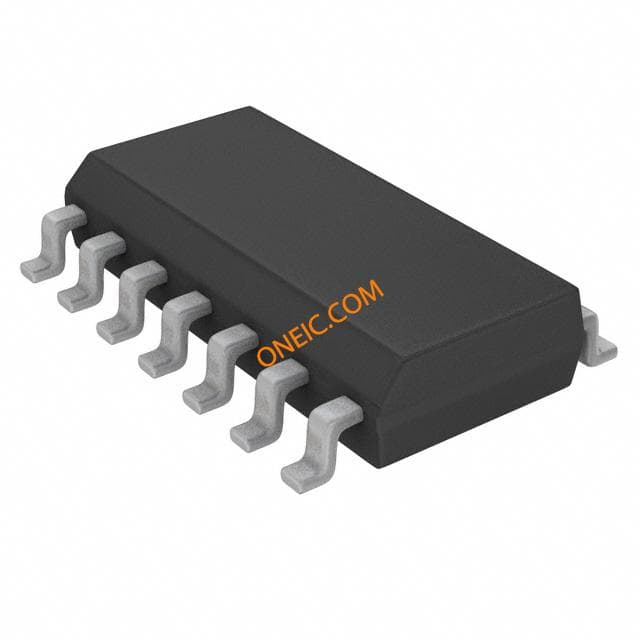

ADM489ARZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Single Transmitter/Receiver RS-422/RS-485 14-Pin SOIC N IC TX/RX RS485 LO-SLEW/EN 14SOIC ADM489ARZ, Line Transceiver, EIA-485, EIA-422, RS-485, RS-422 Differential, 5V, 14-Pin SOIC RS-422/RS-485 Interface IC 5V Slew-Rate Ltd 250kbps Full Duplex TRANSCEIVER, RS485, DIFF LP, 14SOIC Interface IC RS485 / RS422 SOIC-14, ADM489ARZ, Analog Devices Analog Devices 250kbps 线路收发器, RS-422，RS-485接口, 差分接收器信号, 5 V, 14针 SOIC封装 |
| 分类 |
商业参数
| 产品 | RS-422/RS-485 Combination | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 56 | 标准封装名称 | SOIC |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | ||
电气参数
| 数据速率 | 250 Kbps | 接口 | EIA-422|EIA-485|RS-422|RS-485 |
| 驱动类型 | 3-State | 输出类型 | 3-State |
| 输入信号 | Differential | 信号类型 | Differential |
| 输入功率 | Single | 数据速率（最大） | Multidrop|Multipoint |
| 输出电流 | 74 uA | 驱动电路 | :Full Duplex |
| 供电电压 | 5 V | 供电类型 | Single |
| 接收器迟滞 | 70mV | 电源电压范围（典型） | Not Required V |
| 每线接收器数量 | 32 | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 8.75mm | 重量 | 0.01 |
| 包装方式 | Tube | 封装体颜色 | :SOIC |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :14 | 封装形式 | 14SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC N | 尺寸/外形 | 8.75 x 4 x 1.5mm |
| 位数 | 14 | 供应商器件封装 | 14-SOICN |
产品信息
| 类型 | Transceiver | 双工模式 | Full |
| 系列 | ADM489 | 已删除 | Compliant |
| 功能 | Line Transceiver | 协议 | RS422, RS485 |
| 关断 | No | 基本单元 | :489 |
| 通信接口 | RS-422|RS-485 | 驱动器数量 | 1 |
| 接收器数量 | 1 | 发射器数量 | 1 |
| 输入数量及类型 | 1 | 驱动器/接收器数量 | 1/1 |
| 发射器/接收器数量 | 1 | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
