ADM232AARWZ
| 制造商 | Analog Devices, Inc. |
| 描述 | Dual Transmitter/Receiver RS-232 16-Pin SOIC W Tube IC TX/RX DUAL RS-232 5V 16SOIC ADM232AARWZ, Line Transceiver, EIA-232-E, RS-232, V.28 2-TX 2-RX 2-TRX, 5V, 16-Pin SOIC W RS-232 Interface IC Hi-Spd 5V CMOS Driver/Receiver IC, TXRX, DUAL RS-232, 16SOIC Analog Devices 200kbps 线路收发器, RS-232接口, 2-TX 2-RX, 5 V, 16针 SOIC W封装 |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 47 |
| 标准封装名称 | SOIC W | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ESD保护 | No |
电气参数
| 数据速率 | 200(Min) Kbps | 接口 | EIA-232-E|RS-232|V.28 |
| 输入信号 | Single-Ended | 信号类型 | Single-Ended |
| 输入功率 | Single | 数据速率（最大） | Point-to-Point |
| 输出电流 | 8 mA | 供电电流 | 8 |
| 供电电压 | 5 V | 供电类型 | Single |
| 接收器迟滞 | 400mV | 电源电压范围（典型） | Not Required V |
| 每线接收器数量 | 1 | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 宽度 | 7.6mm | 高度 | 2.35mm |
| 长度 | 10.5mm | 重量 | 0.000638 |
| 包装方式 | Tube | 封装体颜色 | :WSOIC |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16SOIC W | 冷却的封装 | SOIC W |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 10.5(Max) |
| 包装数量 | SOIC W | 尺寸/外形 | 10.5 x 7.6 x 2.35mm |
| 位数 | 16 | 外壳尺寸-插件 | 2.35(Max) |
| 供应商器件封装 | 16-SOIC W | ||
产品信息
| 类型 | Transceiver | 双工模式 | Full |
| 系列 | ADM232A | 已删除 | Compliant |
| 功能 | Line Transmitter/Receiver | 协议 | RS232 |
| 关断 | No | 通信接口 | RS-232 |
| 驱动器数量 | 2 | 接收器数量 | 2 |
| 印刷电路板数量 | 16 | 发射器数量 | 2 |
| 驱动器/接收器数量 | 2/2 | 发射器/接收器数量 | 1 |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
相关型号
SP232AET-L
Exar
RS-232 Interface IC RS232 ESD 2KV temp -40C to 85C Dual Transmitter/Receiver RS-232 16-Pin SOIC W IC DVR/RCVR RS232 LP 16WSOIC Transceiver,L Driver,Receiver,2/2,RS232 IC, TRANSCEIVER RS-232 +5V, WSOIC16 EXAR 120kbps 双线收发器, RS-232接口, 2-TX 2-RX, 5 V, 16针 SOIC W封装
ADM232AARWZ
analog devices
Dual Transmitter/Receiver RS-232 16-Pin SOIC W Tube IC TX/RX DUAL RS-232 5V 16SOIC ADM232AARWZ, Line Transceiver, EIA-232-E, RS-232, V.28 2-TX 2-RX 2-TRX, 5V, 16-Pin SOIC W RS-232 Interface IC Hi-Spd 5V CMOS Driver/Receiver IC, TXRX, DUAL RS-232, 16SOIC Analog Devices 200kbps 线路收发器, RS-232接口, 2-TX 2-RX, 5 V, 16针 SOIC W封装

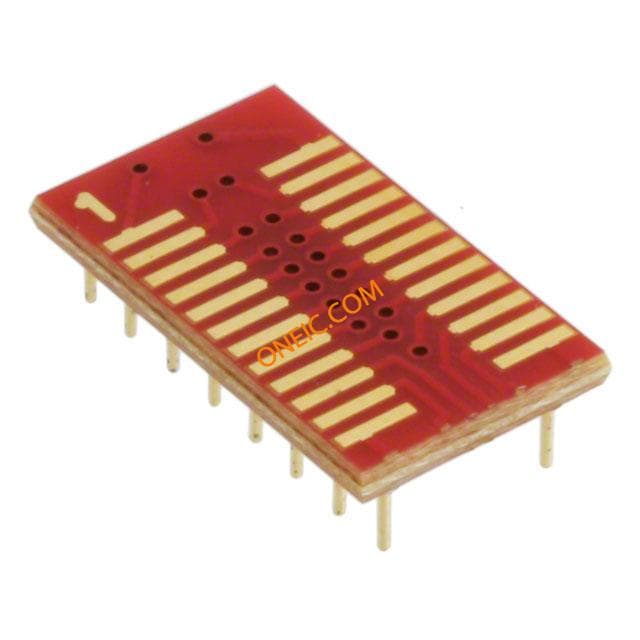

16-350000-11-RC
Aries Electronics
SOCKET ADPTR SOIC/16PIN .300 DIP IC & Component Sockets SOIC DIP ADAPTER ADAPTOR, SOIC TO DIL, 16WAY

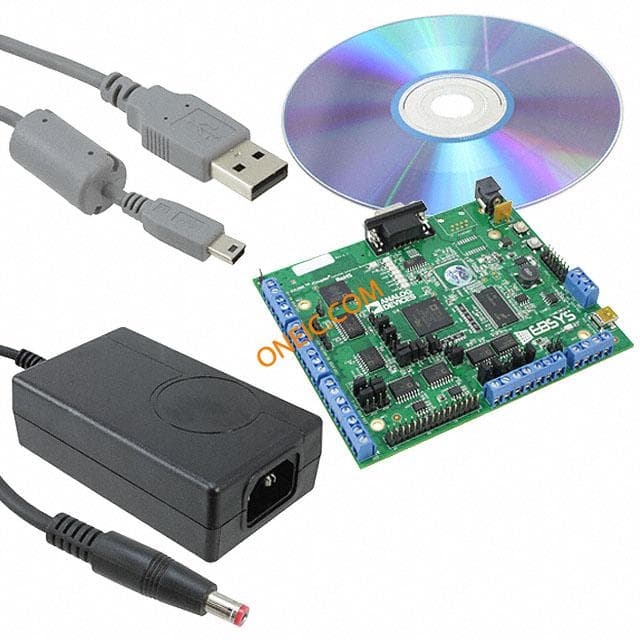

EZLINX-IIIDE-EBZ
