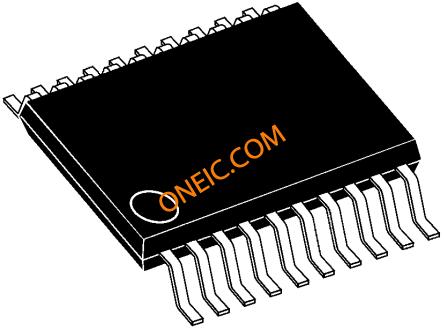

点击放大查看
ADG333ABRSZ
| 制造商 | |
| 描述 | Analog Switch Quad SPDT 20-Pin SSOP IC SWITCH QUAD SPDT 20SSOP ADG333ABRSZ, Analogue SPDT Switch Quad SPDT, 20-Pin, SSOP IC, ANALOGUE SWITCH, 5OHM, 20SSOP Analogue Switch IC SSOP-20, ADG333ABRSZ, Analog Devices Analog Devices 模拟单刀双掷开关, 四单刀双掷, 20针 SSOP封装 Analog Switch ICs IC +-15 V Quad SPDT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | 标准封装名称 | SSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 抗辐射加固 | No | ||
电气参数
| 电路 | 4 x SPDT - NC/NO | 输入信号 | Yes |
| 开启时间 | 110(Typ)@12V ns | 输出信号 | Differential |
| 输入功率 | Single/Dual | 额定功率 | 0.00377 W |
| 输出电流 | 50nA | 供电电流 | 0.25@15V/-0.001@-15V |
| 关断延迟时间 | 100(Typ)@12V ns | 输入数量 | 4 |
| 供电电压 | ±3 V | 输出数量 | 8 |
| 供电类型 | Single|Dual | 通道数量 | 4 |
| 供电电源 | Single, Dual Supply | 开关功能/额定值 | SPDT |
| 导通电阻（最大） | 45@±15V Ohm | 电源电压范围（典型） | �5/�9/�12/�15 V |
| 多路复用/解复用电路 | Quad SPDT | 共模瞬态抗扰度（最小） | Industrial |
机械参数
| 宽度 | 5.3mm | 高度 | 1.75mm |
| 长度 | 7.2mm | 重量 | 0.02 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 引脚数 | :20 | 封装形式 | 20SSOP |
| 冷却的封装 | SSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SSOP | 尺寸/外形 | 7.2 x 5.3 x 1.75mm |
| 位数 | 20 | 供应商器件封装 | 20-SSOP |
产品信息
| 类型 | Analog Switch | 已删除 | Compliant |
| 功能 | Switch | 极性 | Non-Inverting |
| 基本单元 | :333 | 开关类型 | Analogue |
| 配置 | Quad SPDT | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
