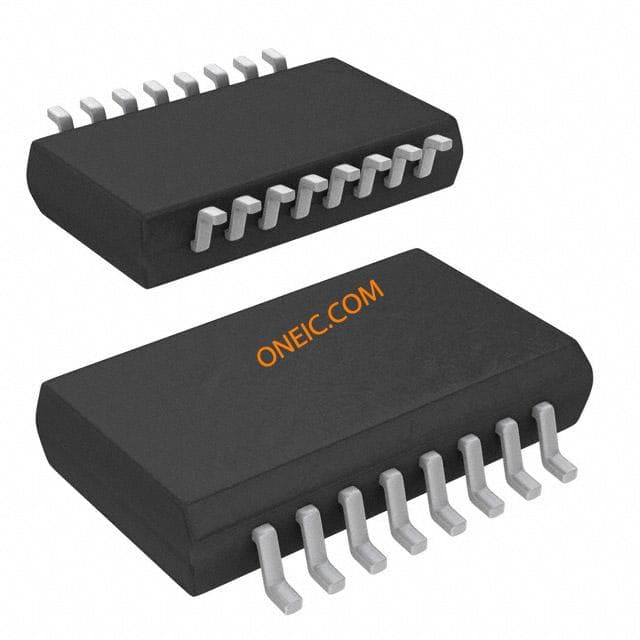

AD7715ARZ-5
| 制造商 | Analog Devices, Inc. |
| 描述 | ADC Single Delta-Sigma 19.2ksps 16-bit Serial 16-Pin SOIC W Single ADC Delta-Sigma 19.2ksps 16-bit Serial 16-Pin SOIC W IC ADC 16BIT SIGMA-DELTA 16-SOIC AD7715ARZ-5, 16-Bit Analogue to Digital Converter, Differential, SPI, 16-Pin SOIC W Analog to Digital Converters - ADC 3/5V 450uA 16-Bit IC, 16 BIT ADC, SIGMA DELTA, 16SOIC Analog Devices , 16 位 ADC, 差分输入, SPI接口, 16针 SOIC W封装 |
| 分类 |
商业参数
| 其他名称 | AD7715ARZ5 | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 47 | 标准封装名称 | SOIC W |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 信噪比 | 98 dB |
| 输入类型 | Voltage | 分辨率 | 16 Bit |
| 输入信号 | Differential | INL/DNL（LSB） | ±0.0015%FSR |
| 输入功率 | Analog and Digital | 额定功率 | 9.5 W |
| 转换器类型 | General Purpose | 数据接口 | DSP, MICROWIRE™, QSPI™, Serial, SPI™ |
| 输入极性 | Unipolar|Bipolar | 位数 | 16 |
| 额定电压 | 0.02V/0.08V/1.25V/2.5V|±0.02V/±0.... | 数据速率（最大） | 500 SPs |
| 输出电流 | :1.1mA | 供电电压 | 5 V |
| 分辨率（位） | :16bit | 电压基准 | External |
| 通道数量 | 1 Channel | 元件数量 | 1 |
| 采样频率 | 19.2 ksps | ADC/DAC 数量 | 1 |
| 供电电源 | Analog and Digital | 最大功耗 | 9.5 mW |
| 数字供电电压 | :3V to 5.25V | 内部供电电压 | :4.75V to 5.25V |
| 采样率（每秒） | 500 | 差分 - 输入:输出 | Yes |
| 电源电压范围（典型） | Not Required V | 信噪比，ADC/DAC（dB）典型值 | 98 dB |
| 共模瞬态抗扰度（最小） | Commercial | ||
机械参数
| 宽度 | 7.6mm | 高度 | 2.35mm |
| 长度 | 10.5mm | 重量 | 0.0002 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16SOIC W | 冷却的封装 | SOIC W |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 10.5(Max) |
| 包装数量 | SOIC W | 尺寸/外形 | 10.5 x 7.6 x 2.35mm |
| 位数 | 16 | 外壳尺寸-插件 | 2.35(Max) |
| 供应商器件封装 | 16-SOIC W | ||
产品信息
| 系列 | AD7715 | 基本单元 | :7715 |
| 架构 | Delta-Sigma | 印刷电路板数量 | 16 |
| A/D转换器数量 | 1 | 输入数量及类型 | 1 Differential, Unipolar; 1 Differential, Bipolar |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
相关型号
AD7715ARZ-5
analog devices
ADC Single Delta-Sigma 19.2ksps 16-bit Serial 16-Pin SOIC W Single ADC Delta-Sigma 19.2ksps 16-bit Serial 16-Pin SOIC W IC ADC 16BIT SIGMA-DELTA 16-SOIC AD7715ARZ-5, 16-Bit Analogue to Digital Converter, Differential, SPI, 16-Pin SOIC W Analog to Digital Converters - ADC 3/5V 450uA 16-Bit IC, 16 BIT ADC, SIGMA DELTA, 16SOIC Analog Devices , 16 位 ADC, 差分输入, SPI接口, 16针 SOIC W封装
EVAL-AD7715-3EBZ
analog devices
Evaluation Board For AD7715 ADC BOARD EVALUATION FOR AD7715 Data Conversion IC Development Tools EVAL BRD AD7715
RE932-04
Roth Elektronik
RE932-04, Surface Mount (SMT) Board SOIC Epoxy Glass Double-Sided 20.5 x 13.5 x 1.5mm FR4 ADAPTOR, SMD, SO-16, 1.27MM Board: universal; multiadapter; W:20.5mm; L:13.5mm; SO16 Laboratory card FR4 Epoxide + chem. Ni/Au SO16 Adapter, RE932-04, Roth Elektronik

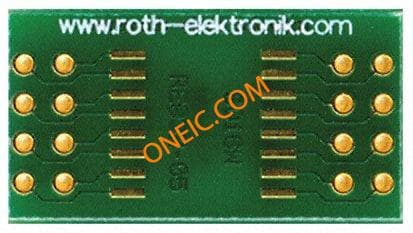

RE932-05
