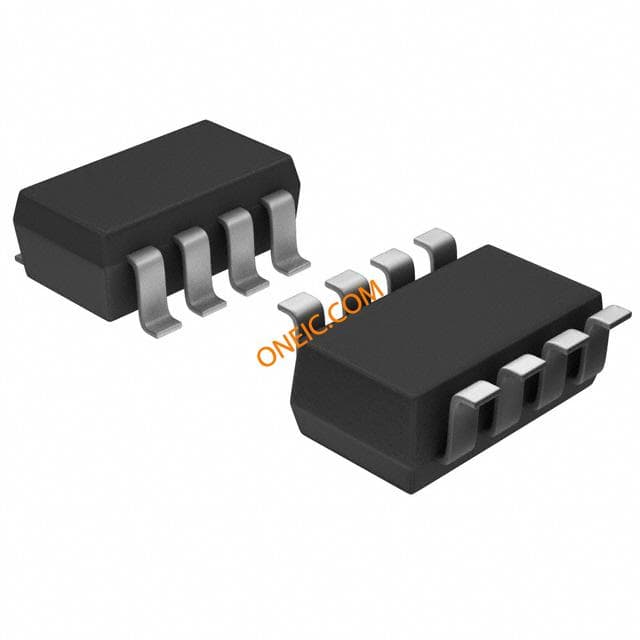

AD5245BRJZ10-R2
| 制造商 | |
| 描述 | Digital Potentiometer 256POS 10KOhm Single 8-Pin SOT-23 T/R IC DGTL POT 256POS SOT23-8 AD5245BRJZ10-R2, Digital Potentiometer 10kΩ 256-Position Serial-2 Wire, Serial-I2C 8-Pin SOT-23 Digital Potentiometer ICs IC 256-pos I2C IC, DPOT, 10K, 256POS, SOT23-8 10kΩ 256位置 数字电位计 , 支持多种控制接口, 8针 SOT-23封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | AD5245BRJZ10-R2CT | 标准包装数量 | Cut Tape, Tape & Reel |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | I²C (Device Address) | 容差 | 30 % |
| 电阻 | 10 kOhm | 存储器类型 | Volatile |
| 输入功率 | Single | 输出电流 | 3 uA |
| 供电电压 | 2.7 V ~ 5.5 V | 供电类型 | Single |
| 电阻值（欧姆） | 10k | 通道数量 | :1 |
| 元件数量 | 1 | 电阻公差 | :± 30% |
| 电源电压范围（典型） | Not Required V | 初始电阻（最小） | 10 kohm |
| 共模瞬态抗扰度（最小） | Extended Industrial | ||
机械参数
| 锥度 | :- | 宽度 | 1.6mm |
| 高度 | 1.15mm | 长度 | 2.9mm |
| 重量 | 0.1 | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOT-23 |
| 冷却的封装 | SOT-23 | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOT-23 | 尺寸/外形 | 2.9 x 1.6 x 1.15mm |
| 位数 | 256 | 供应商器件封装 | SOT-23-8 |
产品信息
| 系列 | AD5245 | 功能 | 256 Position I2C Compatible Digital Potentiometer |
| 基本单元 | :5245 | 滑动端存储器 | Volatile |
| 控制接口 | Serial (2-Wire, I2C) | 电路数 | 1 |
| 抽头/步进数 | 256 | A/D转换器数量 | Single |
| 加载位置数 | :256 | 转换位置数（转换为） | :256 |
环境参数
| 工作温度 | -40 to 125 °C | 温度系数 | 45 ppm/°C Typical |
