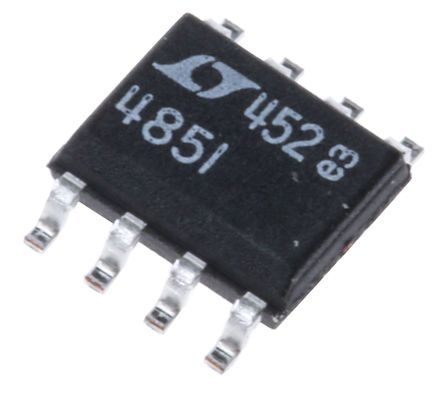

LTC485IS8#PBF

制造商	Analog Devices, Inc.
描述	Single Transmitter/Receiver RS-422/RS-485 8-Pin SOIC N IC TXRX INTRFC RS485 LOPWR 8SOIC RS-485 Transceiver Low Power 5V SOIC8 IC, RS-485 TRANSCEIVER, 5V, 8SOIC Line transmitter-receiver; RS485; 5VDC; SO8 Linear Technology 2.5MBps 线路收发器, RS-422，RS-485接口, 差分接收器信号, 5 V, 8针 SOIC封装
分类	集成电路接口IC接口IC（扩展）

对参数有疑问？问 AI 助手

商业参数

其他名称	LTC485IS8PBF	标准包装数量	100
标准封装名称	SOIC

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423990
抗辐射加固	No	ESD保护	No

电气参数

数据速率	2.5Mbps(Max)	接口	RS-485
输入信号	Differential	信号类型	Differential
传输速率	1	输入功率	Single
数据速率（最大）	Multidrop\|Multipoint	输出电流	0.9 mA
供电电压	4.75 V ~ 5.25 V	供电类型	Single
接收器迟滞	70mV	电源电压范围（典型）	Not Required V
每线接收器数量	1	共模瞬态抗扰度（最小）	Industrial

机械参数

宽度	3.98mm	高度	1.5mm
长度	5mm	重量	0.002
包装方式	Tube	封装体颜色	:SOIC
引脚样式	Gull-wing	安装类型	Surface Mount
引脚数	:8	封装形式	8-SOIC (0.154", 3.90mm Width)
冷却的封装	SOIC	材料表面处理	:MSL 1 - Unlimited
包装数量	SOIC N	尺寸/外形	5 x 3.98 x 1.5mm
位数	8	供应商器件封装	8-SOIC

产品信息

SPG	100	类型	Transceiver
双工模式	Half	已删除	Compliant
功能	Line Transceiver	协议	RS422, RS485
单元数量	1	驱动器数量	:2
接收器数量	1	发射器数量	1
驱动器/接收器数量	1/1	发射器/接收器数量	1

环境参数

工作温度

-40°C ~ 85°C

文档与媒体

在线文档

LTC485
