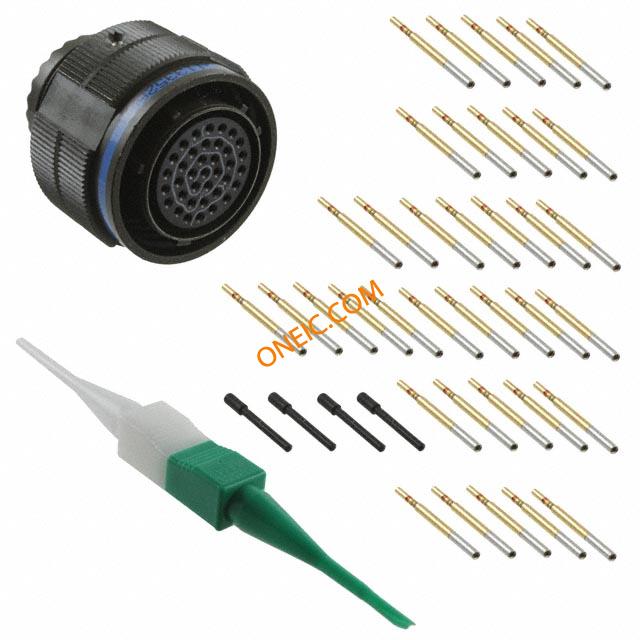

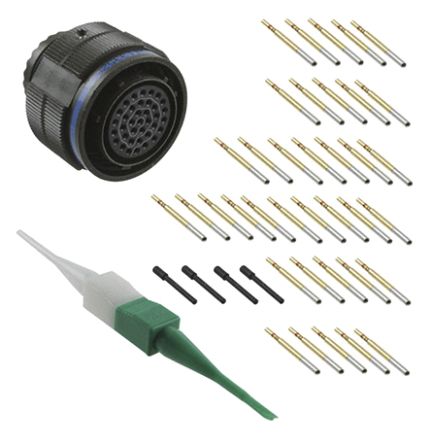

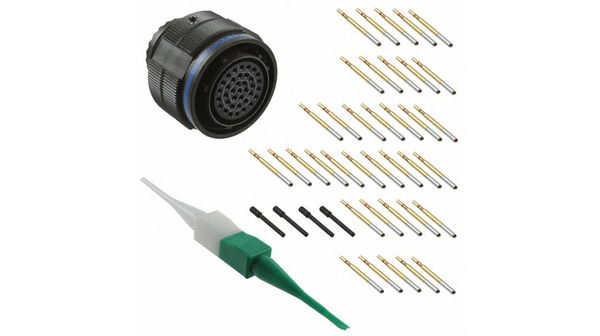

D38999/26WD35SN

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular SKT 37 POS Crimp ST Cable Mount 37 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN PLUG 37POS STRAIGHT W/SCKT Circular MIL Spec Connector TV-R ; ALUMINUM CONNECTOR, CIRCULAR, SIZE 15, 37WAY CONNECTOR ((NW)) CIRCULAR CONNECTOR, STR PLUG, SZ D35, 37POS, CABLE FEMALE 37 POSITION AL PLUG Cable socket 15-35 37P, D38999/26WD35SN, Amphenol Amphenol D38999 系列 37路自由悬挂连接器快速联接螺纹插头 ,母触芯, 外壳尺寸15, MIL-DTL-38999
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

标准包装数量

Bulk

合规参数

RoHS	Lead free / RoHS non-compliant	MIL类型	MIL-DTL-38999 III
海关税号	85369010	认证机构	:MIL-DTL-38999 Series III

电气参数

最大额定电流

机械参数

重量	0.001	包装方式	Bulk
外壳尺寸	15	方向	N (Normal)
外壳样式	straight plug	端接方式	Crimp
重量（g）	43.08800	触头类型	socket contacts
安装类型	Cable Mount	外壳镀层	Olive Drab Chromate over Cadmium
连接器类型	MIL-DTL-38999 Series III Connector	接触镀层	Gold
紧固类型	Threaded	安装样式	Wire
封装形式	:Straight Plug	外壳材料（壳体）	Aluminum
插入角度	15-35	本体材料	:Aluminium
外壳尺寸，MIL	D	触头材料	Copper Alloy
端接样式	Crimp	第一触头极性	Socket (Female)
配接方向	Self Locking	触点数	Yes
接触件端接	:Crimp	位数	37
外壳尺寸-插件	15-35	外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated
接触镀层厚度	50µin (1.27µm)	第一连接器安装类型	:Cable

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	PL
系列	TV	产品特性	Shielded
产品子类型	Plugs	服务等级（或'使用等级'，根据具体描述）	olive drab cadmium plate aluminum, 500 hour salt spray, EMI -50dB @ 10GHz, 175Â°C

环境参数

防护等级

Environment Resistant

工作温度

-65°C ~ 200°C

文档与媒体

PDF 文档

12-092.pdf

PDF 文档

MIL-DTL-38999 Series III Datasheet

PDF 文档

118589.pdf

PDF 文档

12-092.pdf
