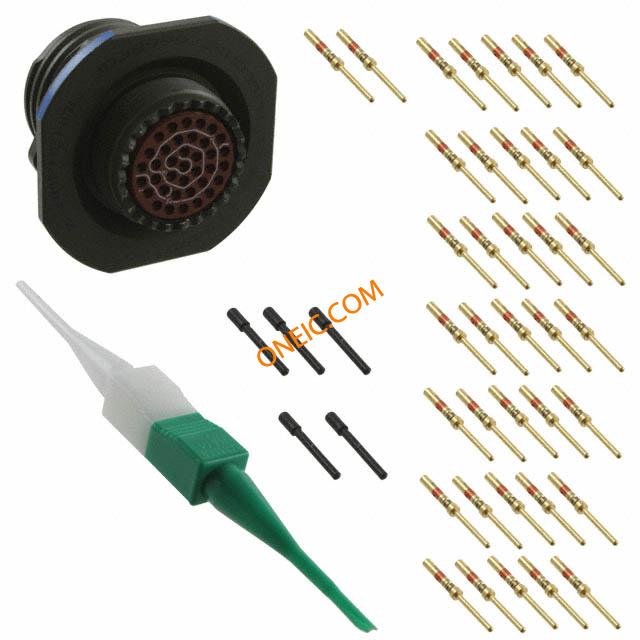

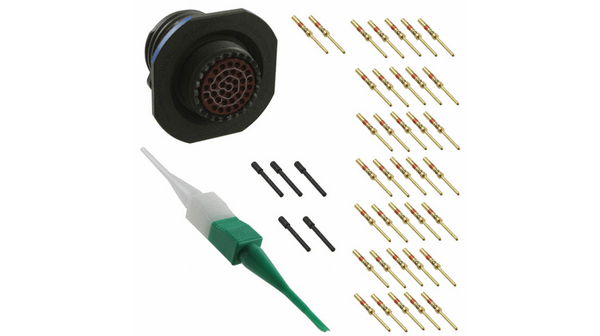

D38999/24WD35PN

制造商	Amphenol Corporation
描述	Conn MIL-DTL-38999 Circular PIN 37 POS Crimp ST Jam Nut 37 Terminal 1 Port MIL-DTL-38999 Series III Circular Connector CONN RCPT 37POS JAM NUT W/PINS Circular MIL Spec Connector RCPT JAM NUT 37 POS SHELL SIZE: 15 CONNECTOR, CIRCULAR, SIZE 15, 37WAY CIRCULAR CONNECTOR, JAM NUT RCPT, SZ D35, 37POS MALE 37 POSITION AL JN RECEPTACLE Appliance plug, round 15-35 37P, D38999/24WD35PN, Amphenol
分类	连接器解决方案圆形连接器标准圆形连接器

对参数有疑问？问 AI 助手

商业参数

零件号别名

88-552064-35P

标准包装数量

Bulk

合规参数

RoHS	Lead free / RoHS non-compliant	欧盟RoHS	Not Compliant
MIL类型	MIL-DTL-38999 III	海关税号	85369010
认证机构	:MIL-DTL-38999 Series III

电气参数

插入损耗	Normal	最大额定电流	5A
最小供电电压	1300

机械参数

深度	38.1	高度	38.1
重量	0.001	直径	41.55
包装方式	Bulk	屏蔽	Yes
出线方向	No	外壳尺寸	15
导线线规	28,26,24,22	方向	N (Normal)
外壳样式	jam nut receptacle	端接方式	Crimp
触点尺寸	37#22D	触头类型	37Signal
外壳颜色	Olive Drab	安装类型	Jam Nut
外壳镀层	Cadmium	连接器类型	MIL-DTL-38999 Series III Connector
接触镀层	Gold	紧固类型	Threaded
安装样式	Panel	封装形式	:Jam Nut Receptacle
外壳材料（壳体）	Aluminum	连接器样式	Receptacle
插入件材料	Hard Dielectric	插入角度	15-35
本体材料	:Aluminium	外壳尺寸，MIL	D
触头材料	Copper Alloy	总长度	31.9
端接样式	Crimp	第一触头极性	PIN
配接方向	Self Locking	触点数	37
接触件端接	:Crimp	位数	37
外壳尺寸-插件	15-35	衬套/护套类型	Silicone
外壳材料及表面处理	Aluminum, Olive Drab Cadmium Plated	接触镀层厚度	50µin (1.27µm)
第一连接器安装类型	:Panel	外壳尺寸-插入件（转换至）	15-35

产品信息

类型	MIL-DTL-38999 Circular	连接器性别	RCP
系列	TV	产品特性	Shielded
产品子类型	Receptacles	服务等级（或'使用等级'，根据具体描述）	olive drab cadmium plate aluminum, 500 hour salt spray, EMI -50dB @ 10GHz, 175Â°C
规格说明	MIL-DTL-38999

环境参数

额定等级	M	机械寿命	500
防护等级	Environment Resistant	工作温度	-65°C ~ 200°C

文档与媒体

PDF 文档

12-092.pdf

PDF 文档

MIL-DTL-38999 Series III Datasheet

PDF 文档

118589.pdf

PDF 文档

inhouse_Amphenol_DTL-38999_III%20TV%20-183700.pdf

PDF 文档

12-092.pdf
