点击放大查看

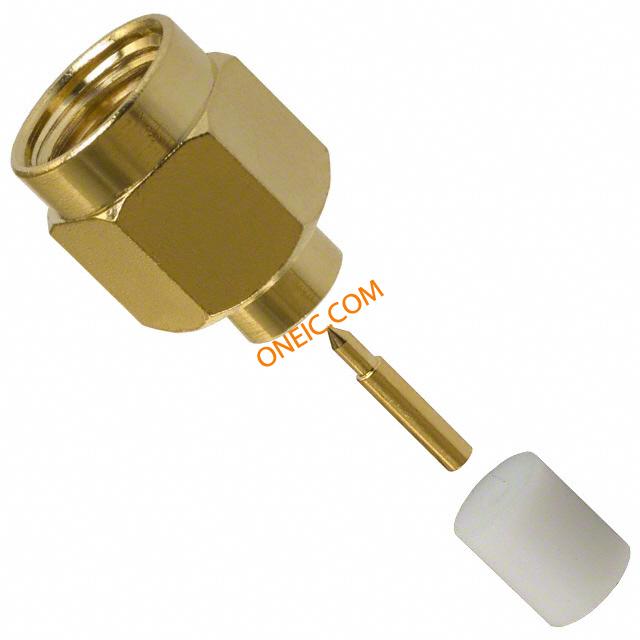

901-9868-RFX
| 制造商 | |
| 描述 | Conn SMA PL 0Hz to 18GHz 50Ohm Solder ST Cable Mount Gold CONN SMA PLUG STR 50 OHM SOLDER connector;rf coaxial;sma str plug;solder/solder;captive cont;0.141 semi-rigid RF Connectors / Coaxial Connectors STRT PLG .141S/R GLD connector, rf coaxial, sma str plug, solder/solder, captive cont, 0.141 semi-rigid |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 零件号别名 | 19C5344 713-4346 901-9868-RFX |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500 V | 耦合系数 | Threaded |
| 最大频率 | 18GHz | 绝缘电阻 | 5000 MOhms |
机械参数
| 高度 | 8 | 直径 | 8 |
| 包装方式 | Bulk | 电缆类型 | 0.141 Semi-Rigid |
| 本体表面处理 | Gold | 电缆组 | RG-402 (.141" Semi Rigid) |
| 方向 | Straight | 端接方式 | Solder |
| 基体材料 | Brass | 外壳颜色 | Gold |
| 安装类型 | Cable Mount | 行程角度 | Straight |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Threaded | 外壳涂层 | Gold |
| 壳体镀层 | Gold | 连接器样式 | SMA, RFX |
| 连接器用途 | Threaded | 触头材料 | Brass |
| 壳体材料 | Brass | 总长度 | 11.2 |
| 主要材料 | SMA | 端接样式 | Cable - Solder |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 绝缘材料 - 类型 | Tetrafluoroethylene Fluorocarbon |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Straight | ||
产品信息
| 类型 | SMA | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Coaxial Cable |
| 射频系列/标准 | SMA | 应用细节 | Commercial |
环境参数
| 插拔次数 | 100 | 工作温度 | -65°C ~ 165°C |
