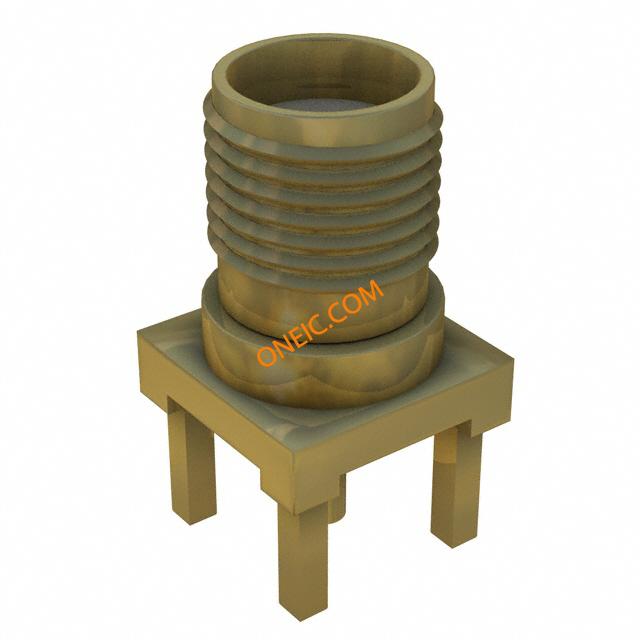

901-144-8RFX
| 制造商 | |
| 描述 | Conn SMA RCP 0Hz to 18GHz 50Ohm Solder ST Thru-Hole Gold CONN SMA JACK STR 50 OHM PCB connector;rf coaxial;sma pcb jack receptacle;4 legs;blunt post terminal;gold RF Connectors / Coaxial Connectors VERTICAL PCB JACK GOLD PLATED BRASS JACK SMA, PCB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | PCB Connectors | 零件号别名 | 16R0942 34C8151 713-4339 901-144-8RFX |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | 抗辐射加固 | No |
电气参数
| 频率 | 0 to 18 GHz | 阻抗 | 50 Ohm |
| 耦合系数 | Threaded | 最大频率 | 18GHz |
| 绝缘电阻 | 5000 MOhms | ||
机械参数
| 深度 | 7 mm | 宽度 | :7mm |
| 高度 | 9.53 mm | 长度 | :9.53mm |
| 重量 | 0.054322 oz | 材料（通用） | :Brass |
| 包装方式 | Bulk | 电缆类型 | :- |
| 本体表面处理 | Gold | 方向 | Straight |
| 端接方式 | Solder | 基体材料 | Brass |
| 外壳颜色 | Gold | 安装类型 | Through Hole |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold |
| 紧固类型 | Threaded | 安装样式 | Through Hole |
| 壳体镀层 | Gold | 连接器样式 | SMA, RFX |
| 触头材料 | Beryllium Copper | 总长度 | 7 mm |
| 端接样式 | PCB - Through Hole | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 绝缘材料 - 类型 | Tetrafluoroethylene Fluorocarbon | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Beryllium Copper | 供应商器件封装 | Straight |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | SMA | 连接器性别 | RCP |
| 系列 | :SMA | 已删除 | Compliant |
| 极性 | Standard | 连接类型 | PCB |
| 射频系列/标准 | SMA | ||
环境参数
| 插拔次数 | 100 | 工作温度 | -65°C ~ 165°C |
