点击放大查看

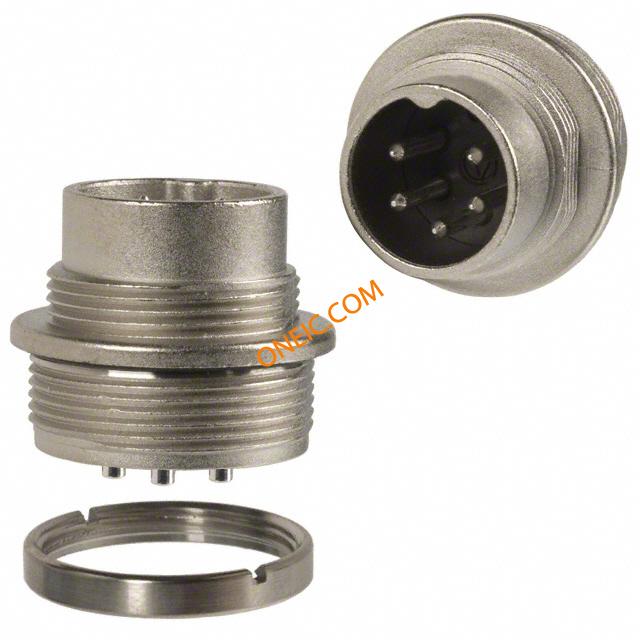

C091 31W005 100 2
| 制造商 | |
| 描述 | Circular DIN Connectors 5P DIN PANEL MALE Conn Circular M 5 POS Solder ST Panel Mount 5 Terminal 1 Port CONN MALE RCPT 5POS FRONT MT connector, circ din, male panel recept, front mt, 5 din silver pltd pin cont, ip67 Connector: circular; Series: C091D; male; socket; silver plated Appliance plug, C091D 5-pin Poles=5, C091 31W005 100 2, Amphenol |
| 分类 |
商业参数
| 零件号别名 | 100 2 31W005 34B7647 C091 U | 产品类别 | Circular DIN Connectors |
| 标准包装数量 | 250 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构标志 | UL Recognized | 材料阻燃等级 | UL94-V0 |
电气参数
| 额定电压 | 300V | 极数 | 5 |
| 供电电压 | DIN | 最大额定电流 | 5A |
| 额定电流 - 设备输入口 | 5 | 保护电压（VP）（2416） | IP 67 |
机械参数
| 重量 | 0.01 kg | 直径 | 20 |
| 包装方式 | Bulk | 出线方向 | Yes |
| 导线线规 | 20-26 | 方向 | Keyed |
| 外壳样式 | Receptacle | 端接方式 | Solder |
| 重量（g） | 11.20000 | 触头类型 | 5Signal |
| 基体材料 | metal | 安装类型 | Panel Mount |
| 外壳镀层 | Nickel | 行程角度 | Straight |
| 电缆直径 | 4 mm to 6 mm | 连接器类型 | Receptacle, Male Pins |
| 接触镀层 | Silver | 紧固类型 | Threaded |
| 外壳涂层 | Nickel | 安装样式 | Flange |
| 封装形式 | Metal | 壳体镀层 | nickel |
| 连接器用途 | Threaded | 锁定特性 | threaded joint, external thread |
| 面板厚度 | max 3.5mm | 触头材料 | CuZn+Ag |
| 壳体材料 | Die Cast | 总长度 | 17.8 |
| 包装数量 | 10 | 主要材料 | DIN |
| 连接器 - 电缆 | socket | 端接样式 | Solder |
| 第一触头极性 | M | 触点数 | 5 |
| 介电材料 | Thermoplastic | 位数 | 5 |
| 外壳尺寸-插件 | DIN (240 Degree) | 第一连接器极性 | Male |
| 外壳材料及表面处理 | Die Cast, Nickel Plated | 线规或范围 - mm² | 0.5mm2 |
| 触点材料 - 镀层 | silver plated | 第一连接器安装特征 | DIN EN 60130-9 |
产品信息
| SPG | 10 | 类型 | Circular |
| 设计类型 | Panel-mount male receptacle | 连接器性别 | RCP |
| 系列 | C 091 D | 产品特性 | Shielded |
| 制造商全称 | C091-D Series | 产品子类型 | Connectors |
| 适配器系列 | C091D | 单元数量 | 1 |
| 连接方式 | 0.5 | 射频系列/标准 | C091D |
环境参数
| 密封等级 | IP 67 | 防护等级 | IP65/67 - Dust Tight, Water Resistant, Waterproof |
| 工作温度 | -40°C ~ 100°C | ||
