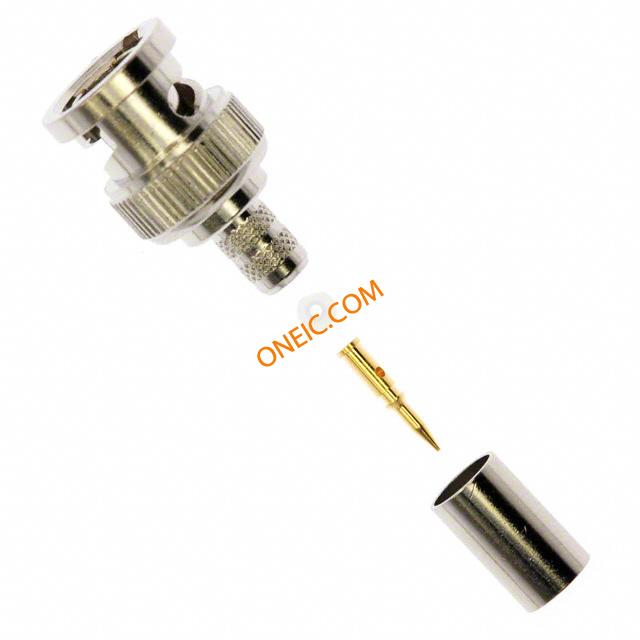

31-71008-RFX
| 制造商 | |
| 描述 | RF Connectors 75 OHM PLUG CONN BNC PLUG STR 75 OHM CRIMP connector;rf coaxial;bnc commercial str plug;crimp-crimp;for rg59;62;75 ohm-t2 RF Connectors / Coaxial Connectors 75 OHM PLUG |
| 分类 |
商业参数
| 产品 | Connectors | 零件号别名 | 031-71008-RFX 16R0627 19M4827 713-9006 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | 1 |
合规参数
| RoHS | Compliant | ||
电气参数
| 阻抗 | 75 Ohm | 额定电压 | 500V |
| 耦合系数 | Bayonet | 最大频率 | 4GHz |
机械参数
| 包装方式 | Bulk | 电缆类型 | RG-59, RG-140, Belden 8241, Belden 8279 |
| 本体表面处理 | Nickel | 电缆组 | RG-59, 140, Belden 8241, 8279 |
| 方向 | Straight | 重量（g） | 11.60000 |
| 基体材料 | Brass | 外壳颜色 | Silver |
| 安装类型 | Free Hanging (In-Line) | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 连接器样式 | BNC, RFX | 触头材料 | Brass |
| 端接样式 | Cable - Crimp | 屏蔽层端接方式 | Crimp |
| 接触件端接 | Crimp | 介电材料 | Polytetrafluoroethylene (PTFE) |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Straight | ||
产品信息
| 连接器性别 | Plug | 极性 | Standard |
| 射频系列/标准 | BNC | ||
环境参数
| 插拔次数 | 500 | 工作温度 | -65°C ~ 165°C |
文档与媒体
相关型号
31-70008
Amphenol RF
RF Connectors STRT PLG RG-59/62 8241 8263 8279 connector;rf coaxial;bnc str plug;crimp-crimp;rg59;62(see notes);75 ohm-t1 RF Connectors / Coaxial Connectors STRT PLG RG-59/62 8241 8263 8279 Conn BNC PL 0Hz to 4GHz 75Ohm Crimp ST Cable Mount Gold RF/COAXIAL, BNC PLUG, STR, 75 OHM, CRIMP
9209 010U1000
Belden Wire & Cable
Coaxial Cables 23AWG 1C SHIELD 1000ft BOX BLACK COAXIAL CABLE; 75 OHM IMP.; 23AWG SOLID; ANALOG/DIGITAL VIDEO CABLE BLACK COAXIAL CABLE, 75 OHM IMP., 23AWG SOLID, ANALOG/DIGITAL VIDEO CABLE BLACK Coax - Miniature 75 OHM MINI Video Cable Black
9209 010U500
Belden Wire & Cable
Coaxial Cables 23AWG 1C SHIELD 500ft BOX BLACK COAXIAL CABLE, 75 OHM IMP., 23AWG SOLID, ANALOG/DIGITAL VIDEO CABLE BLACK Coax - Miniature 75 OHM MINI Video Cable Black

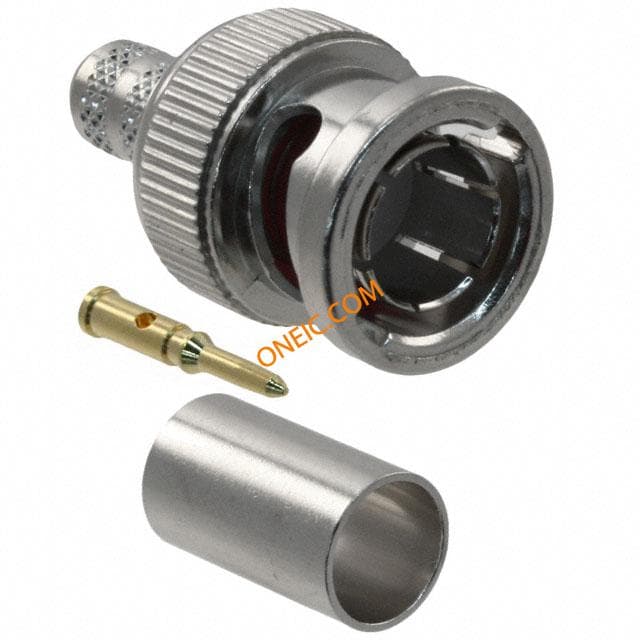

112123
