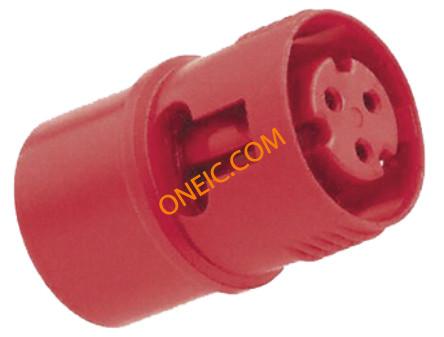

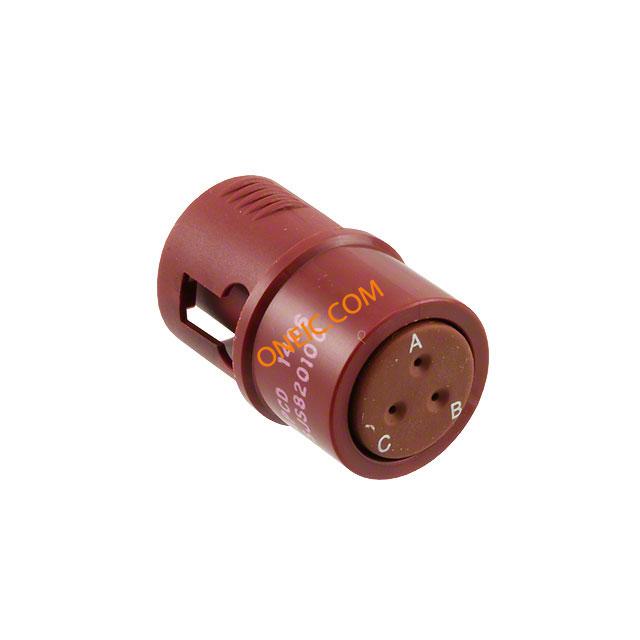

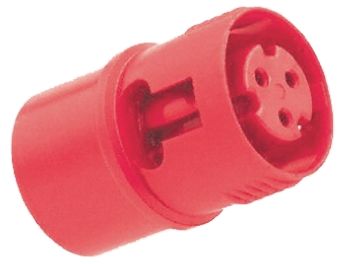

SJS820100
| 制造商 | |
| 描述 | Lighting Connectors PLUG SZ 20; RED TRIPLE SPLICE CONN HSG PLUG 3POS INLINE SKT 3 Pole Male Straight Cable Mount MIL Spec Circular Connector with Female Contacts PLUG, SIZE 20, RED, 3 WAY Amphenol 3路 电缆安装 直向 连接器 插头 , 母触点 |
| 分类 |
商业参数
| 产品 | Housings | 商标名 | Luminus |
| 其他名称 | APC1624 | 产品类别 | Lighting Connectors |
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Compliant | 海关税号 | 85366110 |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 额定电压 | 600 V ac | 最大额定电流 | 7.5A |
机械参数
| 颜色 | Red | 长度 | 1.08 in |
| 重量 | 0.004 | 包装方式 | Bulk |
| 方向 | A | 端接方式 | Crimp |
| 重量（g） | 4.40000 | 触点尺寸 | 20 |
| 触头类型 | Crimp | 安装类型 | Free Hanging (In-Line) |
| 连接器类型 | Plug for Female Contacts | 接触镀层 | :- |
| 紧固类型 | Detent Lock | 安装样式 | In-Line |
| 插入角度 | :- | 本体材料 | :Nylon 6.6 (Polyamide 6.6) |
| 触头材料 | Stainless Steel | 第一触头极性 | Female |
| 连接器颜色 | :Red | 触点数 | 3 |
| 接触件端接 | :Crimp | 位数 | 3 |
| 外壳尺寸-插件 | 8 | 外壳材料及表面处理 | Polyamide (PA66), Nylon 6/6 |
| 第一连接器安装类型 | :Cable | ||
产品信息
| 备注 | Contacts Not Provided | 类型 | Plugs |
| 连接器性别 | Male | 系列 | SJS |
| 应用细节 | Wire to Board | ||
环境参数
| 防护等级 | Environment Sealed | 工作温度 | +160°C |
文档与媒体
相关型号
M39029/56-351
amphenol
Contact SKT Crimp ST Cable Mount CONTACT SCKT 20-24AWG SZ 20 PWR M39029 Series Size 20 7.5A Female Circular Connector Contact For Use With D38999 Circular Connector, Crimp CIRCULAR CONTACT, SOCKET, SIZE 20, CRIMP CIRCULAR CONTACT, SOCKET, SIZE20, CRIMP SIZE 20 LJT SOCKETS Socket contact, size 20 7.5 A, M39029/56-351, Amphenol Amphenol M39029 系列 7.5A 母 压接端接 圆形 连接器 触芯, 使用于D38999 圆形连接器
SJS820100
Amphenol PCD
Lighting Connectors PLUG SZ 20; RED TRIPLE SPLICE CONN HSG PLUG 3POS INLINE SKT 3 Pole Male Straight Cable Mount MIL Spec Circular Connector with Female Contacts PLUG, SIZE 20, RED, 3 WAY Amphenol 3路 电缆安装 直向 连接器 插头 , 母触点

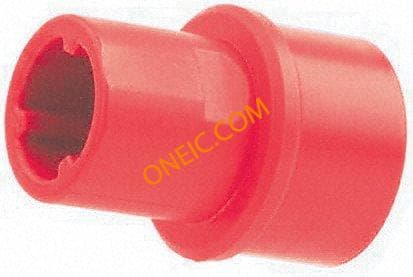

SJS820200
