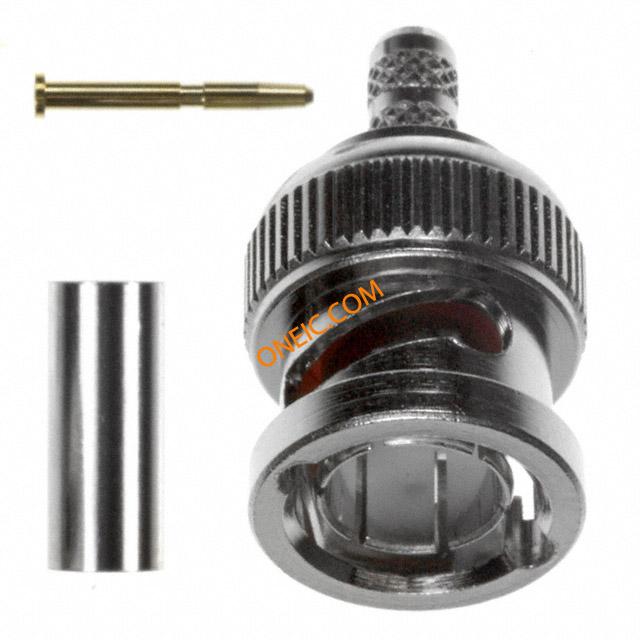

112955
| 制造商 | Amphenol Corporation |
| 描述 | Conn BNC PL 0Hz to 1GHz 75Ohm Crimp ST Cable Mount Gold TRUE 75 OHM BNC PLUG TP TRUE 75 OHM BNC PLUG CONN BNC PLUG STR 75 OHM CRIMP RF Connectors / Coaxial Connectors BNC PLUG 8218 1865A 1855A 1167B RF/COAXIAL, BNC PLUG, STR, 75 OHM, CRIMP BNC, BNC PLG 8218 1865A 1855A 1167B |
| 分类 |
商业参数
| 产品 | Connectors | 其他名称 | ACX1660 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bag |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | ||
电气参数
| 频率 | 0 to 1 GHz | 阻抗 | 75 Ohm |
| 额定电压 | 500V | 耦合系数 | Bayonet |
| 最大频率 | 4GHz | ||
机械参数
| 重量 | 0.309000 oz | 包装方式 | Bulk |
| 电缆类型 | RG-180, RG-195, RG-122, Belden 8218, Belden 1865A, Belden 1855 | 本体表面处理 | Nickel |
| 电缆组 | RG-180, 195, Belden 1855A, 8218 | 方向 | Straight |
| 端接方式 | Crimp | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 连接器样式 | BNC | 触头材料 | Brass |
| 主要材料 | BNC | 端接样式 | Cable - Crimp |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | :Straight Plug |
产品信息
| 类型 | BNC | 连接器性别 | PL |
| 系列 | :- | 极性 | Standard |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 112955 |
| 应用细节 | Commercial | ||
环境参数
| 插拔次数 | 500 | 工作温度 | - 65 C to + 165 C |
