点击放大查看
112119
| 制造商 | |

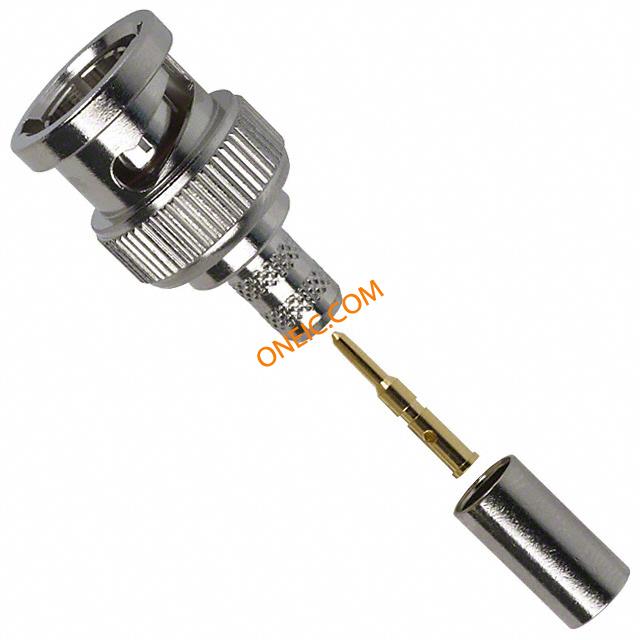

| 描述 | Conn BNC PL 0Hz to 1GHz 75Ohm Crimp ST Cable Mount Gold CONN BNC PLUG STR 75 OHM CRIMP connector;rf coaxial;bnc str crimp plug;captive cont;rg59;62 cable;75 ohm RF Connectors / Coaxial Connectors BNC ST CRIMP PLUG RG59 75 OHM 3PC-BR RF/COAXIAL, BNC PLUG, STR, 75 OHM, CRIMP connector, rf coaxial, bnc str crimp plug, captive cont, rg59, 62 cable, 75 ohm |
| 分类 |
商业参数
| 产品 | Connectors | 其他名称 | ACX1004 |
| 零件号别名 | 319-0004 99H4270 | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bag | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85366910 | 抗辐射加固 | No |
电气参数
| 频率 | 0 to 1 GHz | 阻抗 | 75 Ohm |
| 额定电压 | 500V | 耦合系数 | Bayonet |
| 最大频率 | 4GHz | ||
机械参数
| 深度 | Not Required mm | 高度 | Not Required mm |
| 重量 | 0.356267 oz | 直径 | 14.5 mm |
| 包装方式 | Bulk | 电缆类型 | RG-59, RG-62, RG-140, RG-210 |
| 本体表面处理 | Nickel | 电缆组 | RG-59 |
| 方向 | Straight | 端接方式 | Crimp |
| 重量（g） | 0.02500 | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 行程角度 | Straight | 连接器类型 | Plug, Male Pin |
| 接触镀层 | Gold | 紧固类型 | Bayonet Lock |
| 外壳涂层 | Nickel | 安装样式 | Cable |
| 壳体镀层 | Nickel | 连接器样式 | BNC |
| 连接器用途 | Bayonet | 触头材料 | Brass |
| 壳体材料 | Brass | 总长度 | 24.5 mm |
| 主要材料 | BNC | 端接样式 | Cable - Crimp |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp |
| 介电材料 | Polyoxymethylene (POM) Acetal | 绝缘材料 - 类型 | Delrin |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Straight | ||
产品信息
| 类型 | BNC | 连接器性别 | PL |
| 产品特性 | Captivated Contact | 极性 | Standard |
| 连接类型 | Flexible Cable | 射频系列/标准 | BNC |
| 应用细节 | Commercial | ||
环境参数
| 插拔次数 | 500 | 工作温度 | - 40 C to + 155 C |
