点击放大查看

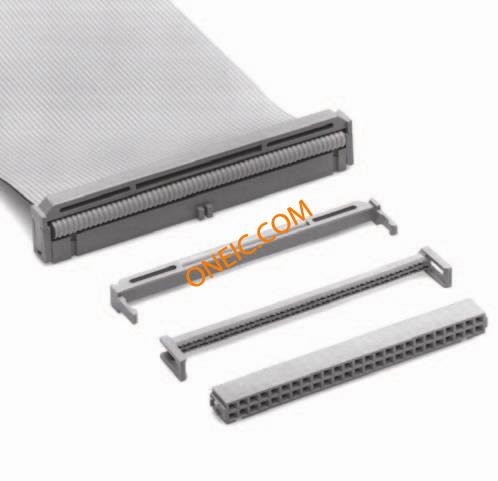

89120-0101HA

制造商	3M Company
描述	Conn IDC Connector SKT 20 POS 2.54mm IDT RA Cable Mount Headers & Wire Housings 20P IDC SOCKET CONN SOCKET 20POS IDC DL POL 20way bump pre-assemble polarised socket SOCKET, IDC, BUMP & CLIP, 20WAY IDCCABLESOCKET20WAY Plug; IDC; female; PIN:20; IDC; for ribbon cable; 1.27mm; 4.25A 3M 891 系列 2行 20路 2.54mm节距直角电缆安装母 IDC 连接器
分类	硬件与散热解决方案机架配件机架配件

对参数有疑问？问 AI 助手

商业参数

零件号别名	05113859851 80610379424	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	500

合规参数

RoHS	Lead free / RoHS Compliant	海关税号	85369010
材料阻燃等级	:UL94V-0

电气参数

工作电压	:350V	最大额定电流	1A
触点额定电流	:1A

机械参数

颜色	Gray	深度	6.1 mm
间距	2.54 mm	高度	16.3 mm
重量	4 lbs	材料（通用）	:Glass Filled Polyester (PBT)
包装方式	Bulk	导线类型	Ribbon Cable
导线线规	26-28 AWG	排间距	0.100" (2.54mm)
端接方式	IDT	触头类型	Female Socket
引脚间距	:2.54mm	柱间距	:2.54mm
外壳颜色	Gray	安装类型	Free Hanging (In-Line)
连接器类型	Receptacle	接触镀层	Gold Over Nickel
安装样式	Free Hanging	排数	2
触头材料	Phosphor Bronze	壳体材料	PBT
总长度	30 mm	包装数量	100
电缆端接方式	IDC	连接器 - 电缆	plug
第一触头极性	Socket (Female)	连接器颜色	:Grey
触点数	20	接触件端接	:IDC / IDT
位数	20	最大压力（PSI）	:1.6mm
安装孔直径	:0.89mm	接触镀层厚度	15µin (0.38µm)
触点材料 - 镀层	gold plated	第一连接器安装类型	:Cable
第一连接器安装特征	2x10

产品信息

SPG	100	类型	IDC Connector
连接器性别	SKT	系列	891
已删除	Compliant	产品特性	Feed Through, Polarizing Key
极性	:Bump	CAD图纸	3D CAD Model
产品子类型	Receptacles / Sockets - Housings	单元数量	1

环境参数

插拔次数

:100

工作温度

+105°C
