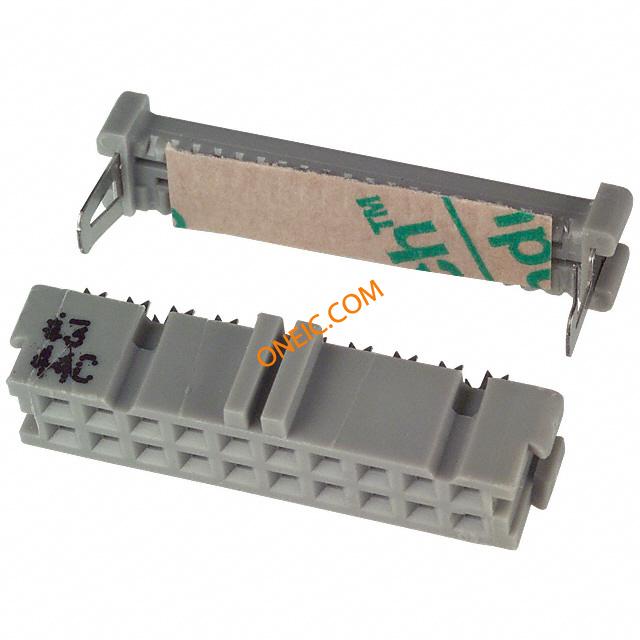

3421-6600

制造商	3M Company
描述	Conn IDC Connector SKT 20 POS 2.54mm IDT RA Cable Mount 20P WIREMOUNT SOCKET RA 1,27mm .100" Ã .100" Wiremount for .050" Pitch Cable SOCK CONN 20 CONT OPEN W/POL GLD 20 way IDC bump polarised socket Headers & Wire Housings 20P IDC SOCKET SOCKET, IDC, 20WAY SOCKETCONNECTOR;20CONTACTS Multipole socket DIN 41651 20P, 3421-6600, 3M 3M 2行 20路 2.54mm节距直角母 IDC 连接器 , 电缆安装
分类	连接器解决方案板对板连接器板对板连接器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1	单位包装	300
零件号别名	05400733651 80610121057	产品类别	Headers & Wire Housings
标准包装数量	Bulk	工厂包装数量	100

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (19-Dec-2012)
海关税号	85369010	无铅定义	RoHS-conform
认证机构	UL E68080	RoHS合规（认证）	Yes
材料阻燃等级	:UL94V-0

电气参数

量程（°/s）	:3M - 3000 Series	额定电压	1000V
工作电压	:350V	接触电阻	:20mohm
最大额定电流	1A	绝缘电阻	:1000Mohm
触点额定电流	:1A

机械参数

颜色	Gray	深度	7.6 mm
间距	2.54 mm	高度	10.4 mm
重量	1.100 lbs	材料（通用）	:Glass Filled Polyester (PBT)
包装方式	Bulk	导线类型	Ribbon Cable
出线方向	NO	导线线规	28 TO 26
方向	STRAIGHT	排间距	0.100" (2.54mm)
端接方式	IDT	触头类型	FEMALE
引脚间距	:2.54mm	柱间距	2.54mm
外壳颜色	Gray	安装类型	Free Hanging (In-Line)
行程角度	Straight	连接器类型	Receptacle
接触镀层	Gold Over Nickel	安装样式	Cable
排数	2	触头材料	Copper Alloy
壳体材料	IDC	总长度	30 mm
主要材料	Industrial	电缆端接方式	IDC
插针孔直径	0.1"	端接样式	IDC
第一触头极性	Socket (Female)	连接器颜色	:Grey
触点数	20	接触件端接	:IDC / IDT
介电材料	PBT	位数	20
最大压力（PSI）	:1.6mm	安装孔直径	:0.89mm
接触镀层厚度	30µin (0.76µm)	触点材料 - 镀层	GOLD
第一连接器安装类型	:Cable

产品信息

类型	IDC Connector	连接器性别	SKT
系列	3000	产品特性	Feed Through, Polarizing Key
极性	:Bump	匹配码	34216600
制造商全称	3000Series	产品子类型	Receptacles / Sockets - Housings
标准交期	5 weeks

环境参数

插拔次数

工作温度

-55 TO 105°C

文档与媒体

在线文档

mediawebserver?6666660Zjcf6lVs6EVs6661ojCOrrrrQ-

在线文档

3000 Series Wiremount Socket

在线文档

mediawebserver?66666UuZjcFSLXTtlXfVmX&XEVuQEcuZgVs6EVs6E666666--

PDF 文档

66546.pdf

相关型号

暂无图片

N3428-2002RB

3m interconnect solutions

Conn Ejector Header HDR 20 POS 2.54mm Solder ST Thru-Hole .100" Ã .100" Three-Wall Latch/Ejector, Straight and Right Angle CONN HEADER 20POS STR GOLD T/H

¥11.4240

详情

N3428-6002RB

3m interconnect solutions

Conn Ejector Header HDR 20 POS 2.54mm Solder ST Thru-Hole .100" Ã .100" Latch/Ejector, Straight and Right Angle PROTECT HEADER STRGT 20 CONTACT 3M 3000 Series 2.54mm Pitch 20 Way 2 Row Straight PCB Header, Solder Termination, 2A Headers & Wire Housings BOARDMT HDR 20P NO LATCH/EJECTOR ConnEjectorHeaderHDR20POS2.54mmSolderSTThru-Hole Pin header DIN 41651 20P, N3428-6002RB, 3M 3M 3000 系列 2.54mm节距 20路 (2排) 直 PCB 针座, 焊接端接, 2A , 通孔

¥9.0600

详情

暂无图片

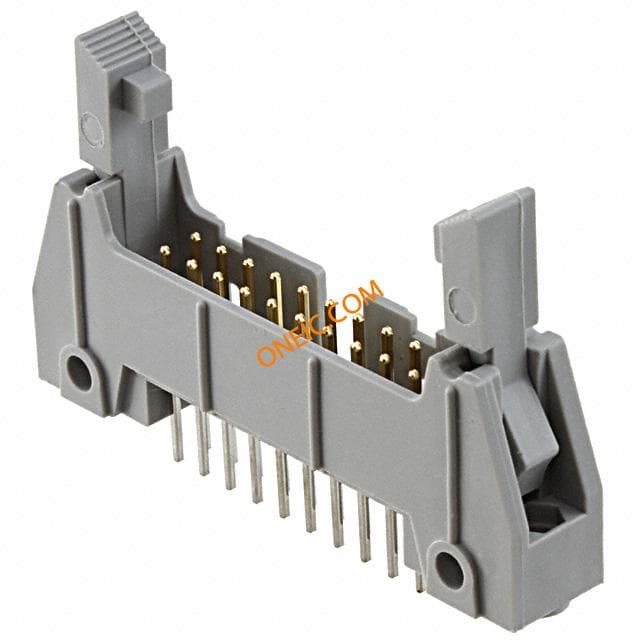

N3428-6602UG
