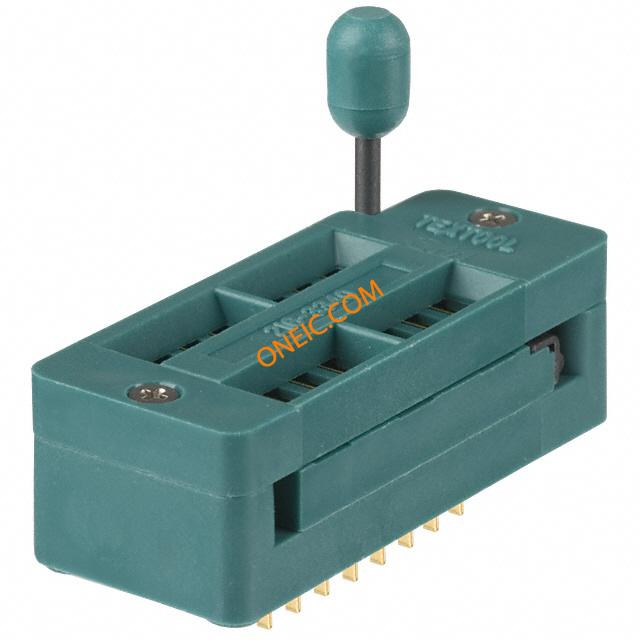

216-3340-00-0602J
| 制造商 | 3M Company |
| 描述 | 試験と通電テストソケット 0.100 DIP SOCKET 16 Contact Qty. .100" (2.54 mm) ZIP, pin count (14 to 64 leads) SOCKET ZIP DIP 16 POS GOLD ZIP DIP SOCKET II IC & Component Sockets 0.100 DIP SOCKET 16 Contact Qty. SOCKET IC, ZIF, 16WAY ZIPDIPIISocket16position(.100leadspacing) IC test socket, DIL 16, 216-3340-00-0602J, 3M 3M Textool 垂直 2.54mm 节距 16 路, 通孔 封闭式框架 ZIF IC DIP 插座, 1A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Zero Insertion Force (ZIF) Sockets | 零件号别名 | 05113869540 JE150900205 |
| 产品类别 | IC & Component Sockets | 标准包装数量 | 10 |
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85369010 |
| RoHS合规（认证） | Yes | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 最大额定电流 | 1A | 连接器类型 - 电压输入 | :DIP |
机械参数
| 深度 | 15.2mm | 间距 | 0.100" (2.54mm) |
| 宽度 | 11.9mm | 长度 | 47.6mm |
| 重量 | 0.011 | 框架类型 | Closed |
| 排间距 | 7.62mm | 端接方式 | Solder |
| 引脚间距 | :2.54mm | 柱间距 | :7.62mm |
| 安装类型 | Through Hole | 行程角度 | Straight |
| 连接器类型 | :DIP | 接触镀层 | Gold |
| 本体材料 | GlassFilledPolysulfone | 触头材料 | Beryllium Copper |
| 壳体材料 | PSU | 主要材料 | DIP |
| 尺寸/外形 | 47.6 x 11.9 x 15.2mm | 插针孔直径 | 0.1In. |
| 端接样式 | Through Hole | 触点数 | 16 |
| 接触件端接 | :Through Hole Vertical | 接触镀层厚度 | 30µin (0.76µm) |
| 第一连接器安装类型 | :PC Board | 位置或引脚数（网格） | 16 (2 x 8) |
产品信息
| 类型 | DIP, ZIF (ZIP) | 系列 | :- |
| 产品特性 | Closed Frame | 制造商全称 | ZIPDIPII |
环境参数
| 工作温度 | +150°C | ||
