点击放大查看

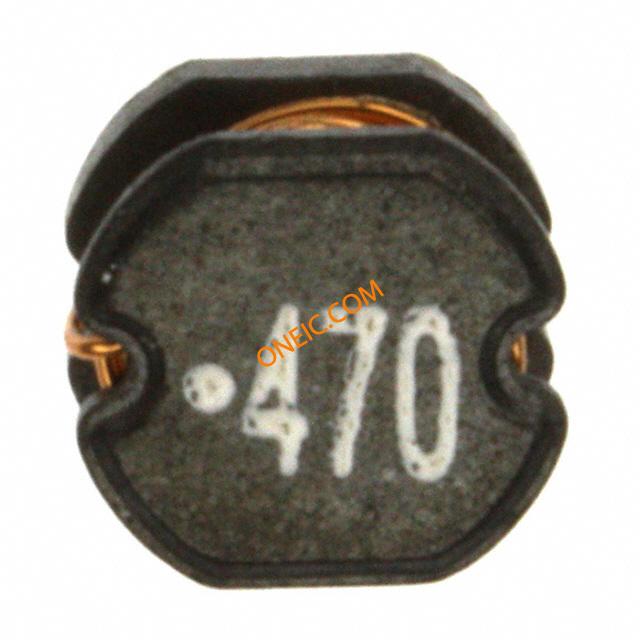

744774147
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | 固定インダクタ WE-PD2 Inductor 47uH 10kHz 0.86A INDUCTOR POWER 47UH .86A SMD Inductor SMD WE-PD2 5848 47uH 0.86A Fixed Inductors WE-PD2 Inductor 47uH 10kHz 0.86A CHOKE, SMD, 47UH Wurth WE-PD2 系列 铁氧体芯材 绕线贴片电感器, 47 μH ±15%, 860mA Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1276-2 |
| 标准包装数量 | 1,500 | 工厂包装数量 | 1500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | 容差 | ±15% |
| 电感量 | 47µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD2 Series |
| 测试频率 | 10kHz | 电感量范围 | :± 15% |
| 直流电阻（DCR） | 370 mOhm Max | 最大额定电流 | 860mA |
| 直流电阻（DCR）（最大） | :0.37ohm | 自谐振频率 | 10MHz |
| 饱和电流（Isat） | :1A | 串联饱和电流 | 1A |
| 初始电阻（最小） | 370mΩ | 通态电流（It (RMS)）（最大） | :860mA |
机械参数
| 深度 | 5.2mm | 宽度 | 5.2 mm |
| 高度 | 4.5mm | 长度 | 5.8mm |
| 重量 | 0.0004 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Unshielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | Non Standard | 磁芯材质 | Ferrite |
| 尺寸/外形 | 0.228" L x 0.205" W (5.80mm x 5.20mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :5.8mm x 5.2mm x 4.5mm | 安装高度（最大） | 0.191" (4.85mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-PD2 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
文档与媒体
在线文档
在线文档
在线文档
PDF 文档
PDF 文档
PDF 文档
