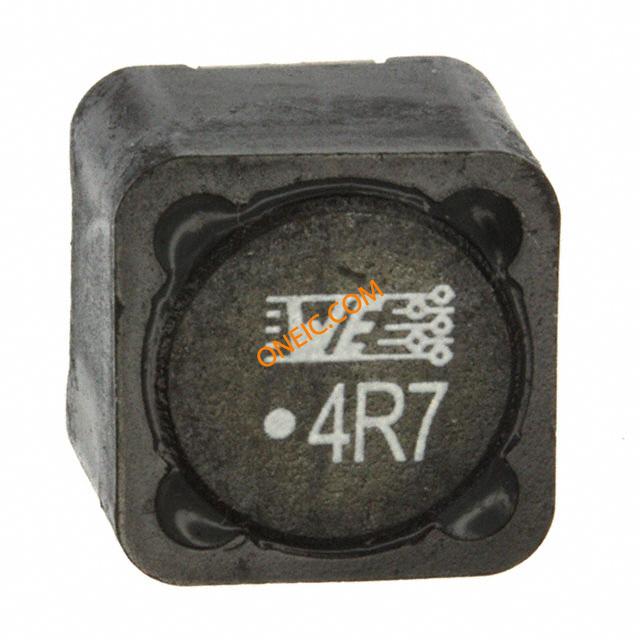

7447709004
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | 固定インダクタ WE-PD Inductor 4.7uH 1kHz 9.3A INDUCTOR POWER 4.7UH 9.3A SMD SMD Inductor WE-PD XXL 4.7uH 13A Fixed Inductors WE-PD Inductor 4.7uH 1kHz 9.3A CHOKE, SMD, 4.7UH Wurth WE-PD 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 4.7 μH ±20%, 9.3A Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 制造商 | Wurth Electronics |
| 其他名称 | 732-1239-2 | 标准包装数量 | 250 |
| 工厂包装数量 | 250 | ||
合规参数
| RoHS | RoHS 認証 | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 阻抗 | :0.00742ohm |
| 容差 | 20 % | 电感量 | 4.7 uH |
| 量程（°/s） | :WURTH ELEKTRONIK - WE-PD Series | 测试频率 | 1 kHz |
| 电感量范围 | :± 20% | 输入电阻 | 11 mOhms |
| 直流电阻（DCR） | 11 mOhm Max | 最大额定电流 | 9.3A |
| 中心/截止频率 | 38 MHz | 直流电阻（DCR）（最大） | :0.011ohm |
| 自谐振频率 | 38MHz | 饱和电流（Isat） | :13A |
| 串联饱和电流 | 13A | 初始电阻（最小） | 11mΩ |
| 电源电流（禁用）（最大） | 9.3 A | 通态电流（It (RMS)）（最大） | :9.3A |
机械参数
| 尺寸 | 12 mm W x 12 mm L x 10 mm H | 深度 | 12mm |
| 宽度 | 12 mm | 高度 | 10mm |
| 长度 | 12mm | 重量 | 0.0048 |
| 包装方式 | Tape & Reel (TR) | 屏蔽 | Shielded |
| 端部尺寸（如SMD/SMT、14mm等） | SMD/SMT | 屏蔽类型 | Yes |
| 本体尺寸 | 12 mm | 高度（最大） | 10 mm |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | 12 mm x 12 mm |
| 磁芯材质 | Ferrite | 主要材料 | :Metal |
| 尺寸/外形 | 0.472" L x 0.472" W (12.00mm x 12.00mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :12mm x 12mm x 10mm | 安装高度（最大） | 0.394" (10.00mm) |
产品信息
| 类型 | SMD Shielded Power Inductor | 系列 | WE-PD |
| 产品子类型 | SMD Power Inductors | 单元数量 | 250 |
环境参数
| 工作温度 | -40°C ~ 125°C | 结工作温度 | - 40 C to + 125 C |
文档与媒体
