点击放大查看

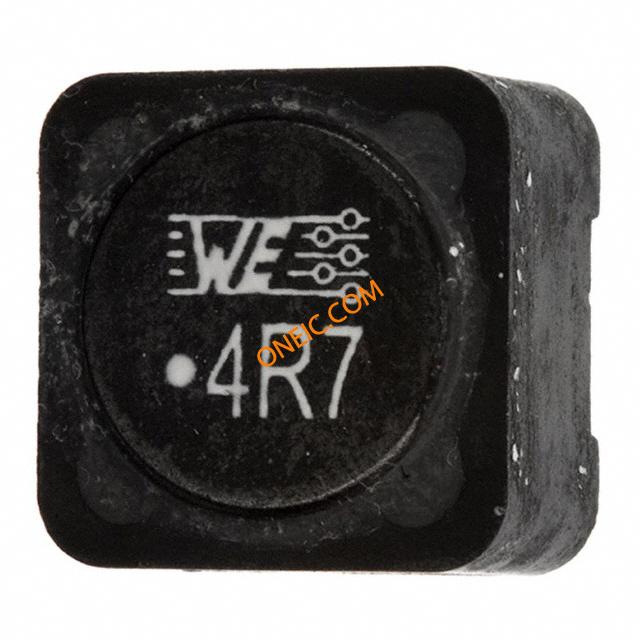

74477004
| 制造商 | |
| 描述 | 固定インダクタ WE-PD Inductor 1kHz 4.7uH Ind Power Choke Shielded Wirewound 4.7uH -20% to 40% 100KHz Ferrite 8.5A T/R INDUCTOR POWER 4.7UH 8.5A SMD Power inductor SMD WE-PDXL 4.7uH 8.50A Fixed Inductors WE-PD Inductor 1kHz 4.7uH CHOKE, SMD, 4.7UH Wurth WE-PD 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 4.7 μH -20 → +40%, 8.5A Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1221-2 |
| 标准包装数量 | 500 | 工厂包装数量 | 500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
| 保护特性 | Shielded | ||
电气参数
| 核心类型 | :Shielded | 阻抗 | :0.012ohm |
| 容差 | -20% to 40% | 电感量 | 4.7u |
| 量程（°/s） | :WURTH ELEKTRONIK - WE-PD Series | 测试频率 | 1kHz |
| 电感量范围 | :+40%, -20% | 直流电阻（DCR） | 16 mOhm Max |
| 最大额定电流 | 8.5A | 直流电阻（DCR）（最大） | :0.016ohm |
| 自谐振频率 | 31.2MHz | 饱和电流（Isat） | :9.3A |
| 串联饱和电流 | 9.3A | 初始电阻（最小） | 16mΩ |
| 通态电流（It (RMS)）（最大） | :8.5A | ||
机械参数
| 深度 | 12mm | 宽度 | 12 mm |
| 高度 | 8mm | 长度 | 12mm |
| 重量 | 0.0036 | 包装方式 | Tape and Reel |
| 屏蔽 | Shielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | Non Standard | 磁芯材质 | Ferrite |
| 总长度 | 12.3 | 主要材料 | :Metal |
| 尺寸/外形 | 0.472" L x 0.472" W (12.00mm x 12.00mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :12mm x 12mm x 8mm | 安装高度（最大） | 0.315" (8.00mm) |
产品信息
| 类型 | Power Choke | 系列 | WE-PD |
| 技术 | Wirewound | ||
环境参数
| 工作温度 | -40°C ~ 125°C | ||
