7443320100
| 制造商 | |
| 描述 | Fixed Inductors WE-HCC Choke 1uH 24A 1.17mOhm INDUCTOR POWER 1.0UH 24A SMD Wurth WE-HCC 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 1 μH ±20%, 24A Idc |
| 分类 |
商业参数
| 产品 | High Current Inductors | 其他名称 | 732-2138-2 |
| 产品类别 | Fixed Inductors | 标准包装数量 | 300 |
| 工厂包装数量 | 300 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 核心类型 | 线绕 | 容差 | ±20% |
| 电感量 | 1µH | 测试频率 | 100kHz |
| 电感量范围 | 1 μH | 直流电阻（DCR） | 1.17 mOhm |
| 最大额定电流 | 24A | 自谐振频率 | 96MHz |
| 25°C时电阻（典型） | 1.17mΩ | 串联饱和电流 | 32A |
| 初始电阻（最小） | 1.17 mOhms | ||
机械参数
| 尺寸 | 0.476" L x 0.449" W (12.10mm x 11.40mm) | 深度 | 11.4mm |
| 宽度 | 11.4 mm | 高度 | 9.5mm |
| 长度 | 12.1mm | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 封装形式 | Non Standard |
| 磁芯材质 | Ferrite | 尺寸/外形 | 0.476" L x 0.449" W (12.10mm x 11.40mm) |
| 端接样式 | SMD/SMT | 安装高度（最大） | 0.394" (10.00mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-HCC |
| 功能 | Y | 输出配置 | Surface Mount |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
文档与媒体
相关型号
744043
Wurth Electronics
Inductor Kits & Accessories WE-TPC Design Kit Medium Size KIT INDUCTOR TPC MED SIZES Wurth Elektronik Medium Power Chokes Inductor Design Kit, 15 Pieces INDUCTORS, ASSORTMENT, SMDMEDIUM Wurth Elektronik 15件 电感器套件, 套件包含中等功率扼流圈
744062
Wurth Electronics
Inductor Kits & Accessories WE-TPC Design Kit Large Size KIT INDUCTOR TPC LARGE SIZES Wurth Elektronik Large Power Chokes Inductor Design Kit, 10 Pieces INDUCTORS, ASSORTMENT, SMDLARGE Wurth Elektronik 10件 电感器套件, 套件包含大功率扼流圈
744028
Wurth Electronics
Inductor Kits & Accessories WE-TPC Design Kit Small Size KIT INDUCTOR TPC SMALL SIZES Wurth Elektronik Small Power Chokes Inductor Design Kit, 7 Pieces INDUCTORS, ASSORTMENT, SMDSMALL Wurth Elektronik 7件 电感器套件, 套件包含小功率扼流圈
744778
Wurth Electronics
Inductor Kits & Accessories IND Kit PD Series S KIT INDUCTOR PD SERIES SMALL INDUCTORS, ASSORTMENT, SMDSMALL Wurth Elektronik 电感器套件, 套件包含6033/7332 WE-PD SMD 功率电感器
LT3743EUFD#PBF
Analog Devices, Inc.
LED DRVR 1Segment 9V/12V/15V/18V/24V 28-Pin UDFN EP T/R IC LED DRVR HP CONST CURR 28QFN Device Typ IC, LED DRIVER, BUCK, SYNC, 28QFN
LT3743EFE#PBF
Analog Devices, Inc.
LED DRVR 1Segment 9V/12V/15V/18V/24V 28-Pin TSSOP EP IC LED DVR HP CONST CURR 28TSSOP IC, LED DRIVER, BUCK, SYNC, 28TSSOP

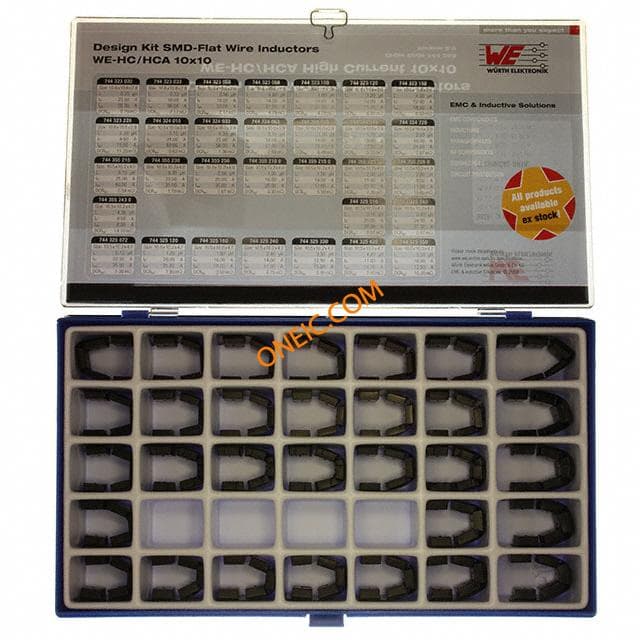

744355
