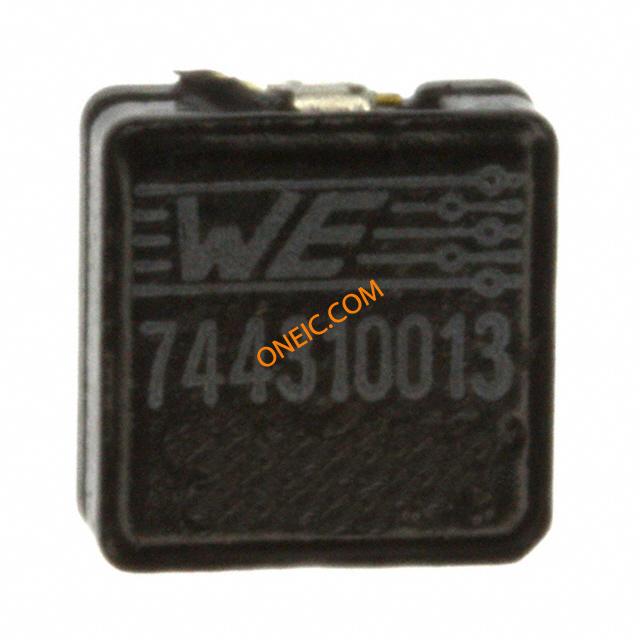

744310013

制造商	Würth Elektronik GmbH & Co. KG
描述	Fixed Inductors WE-HCI Inductor 0.13uH 100kHz 22A INDUCTOR POWER .13UH 22A SMD Inductor SMD high current WE-HCI 0.13uH INDUCTOR, SMD, HIGH CURRENT 0.11UH
分类	电感元件固定电感器固定电感器

对参数有疑问？问 AI 助手

商业参数

产品	High Current Inductors	其他名称	732-1143-2
标准包装数量	1,500	工厂包装数量	1500

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85045095

电气参数

核心类型	:Shielded	容差	±20%
电感量	130nH	量程（°/s）	:WURTH ELEKTRONIK - WE-HCI Series
测试频率	100kHz	电感量范围	:± 20%
直流电阻（DCR）	0.91 mOhm	最大额定电流	22A
直流电阻（DCR）（最大）	:910µohm	自谐振频率	400MHz
饱和电流（Isat）	:48A	串联饱和电流	48A
初始电阻（最小）	0.91mΩ	通态电流（It (RMS)）（最大）	:22A

机械参数

深度	6.9mm	宽度	6.9 mm
高度	3mm	长度	7mm
重量	0.0015	包装方式	Tape & Reel (TR)
屏蔽	Shielded	屏蔽类型	Yes
磁芯材料	WE-Superflux	安装类型	Surface Mount
引脚数	:2	封装形式	Non Standard
尺寸/外形	0.272" L x 0.272" W (6.90mm x 6.90mm)	端接样式	SMD/SMT
总体尺寸	:6.9mm x 6.9mm x 3mm	安装高度（最大）	0.130" (3.30mm)

产品信息

类型

Wirewound

系列

WE-HCI

环境参数

工作温度

-40°C ~ 150°C

文档与媒体

在线文档

在线文档

在线文档

PDF 文档

PDF 文档

PDF 文档
