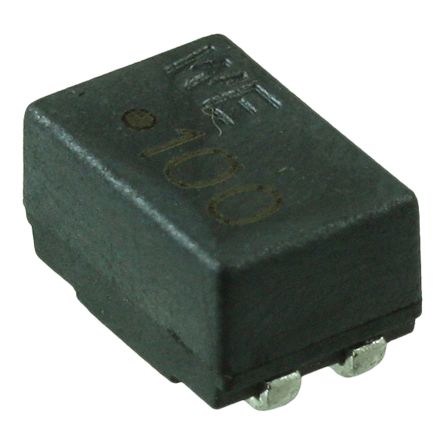

744227S
| 制造商 | |
| 描述 | Common Mode Filters / Chokes Sect. Wind, 5.5Kohms 1A, +/-30%, 2x51uH CHOKE COM MODE 2 X 51UH 1.0A LINE FILTER, SMD COMMON MODE 2X51UH Wurth Elektronik WE-SL2 系列 共模滤波器 , 2 x 0.16Ω直流电阻, 1 A最大电流, 60286-3封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Common Mode Inductors | 其他名称 | 732-1482-2 |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 1,000 |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 电流 | 1A | 核心类型 | :Common Mode Line Filter |
| 阻抗 | 5.5 kOhms | 容差 | 30 % |
| 电感量 | 51 uH | 滤波器类型 | Data, Signal Line |
| 量程（°/s） | :WURTH ELEKTRONIK - WE-SL2 Series | 测试频率 | 1 kHz |
| 额定电压 | :80V | 电感量范围 | :± 30% |
| 额定直流电流 | :1A | 直流电阻（DCR） | 160 mOhm Max |
| 最大额定电流 | 1 A | 直流电阻（DCR）（最大） | :0.16ohm |
| 初始电阻（最小） | 0.16 Ohms | ||
机械参数
| 宽度 | 6 mm | 重量 | 0.017672 oz |
| 包装方式 | Reel | 高度（最大） | 0.209" (5.30mm) |
| 磁芯材料 | :Ferrite | 安装类型 | Surface Mount |
| 引脚数 | :4 | 封装形式 | 5 mm |
| 尺寸/外形 | 6 mm W x 9.2 mm L x 5 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :9.2mm x 6mm x 5mm | ||
产品信息
| 类型 | SMD Common Mode Line Filter | 系列 | WE-SL2 |
| 线路数量 | 2 | ||
环境参数
| 工作温度 | - 40 C to + 125 C | ||
