点击放大查看
744043004
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | Fixed Inductors 1.55A, 4.7uH DCR Max=0.052 +/-30% INDUCTOR POWER 4.7UH 1.55A SMD Inductor SMD WE-TPC 4828 4.7uH 1.7A Fixed Inductors WE-TPC Inductor 4.7uH 100kHz 1.55A CHOKE, SMD 4.7UH, 1.55A Wurth WE-TPC 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 4.7 μH ±30%, 1.55A Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1099-2 |
| 产品类别 | Fixed Inductors | 标准包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | 30 % |
| 电感量 | 4.7 uH | 量程（°/s） | :WURTH ELEKTRONIK - WE-TPC Series |
| 测试频率 | 100 kHz | 电感量范围 | :± 30% |
| 直流电阻（DCR） | 70 mOhm Max | 最大额定电流 | 1.55 A |
| 直流电阻（DCR）（最大） | :0.07ohm | 自谐振频率 | 60 MHz |
| 饱和电流（Isat） | :1.7A | 串联饱和电流 | 1.7A |
| 初始电阻（最小） | 0.07 Ohms | 通态电流（It (RMS)）（最大） | :1.55A |
机械参数
| 深度 | 4.8mm | 宽度 | 4.8 mm |
| 高度 | 2.8mm | 长度 | 4.8mm |
| 重量 | 0.009065 oz | 包装方式 | Reel |
| 屏蔽 | Shielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 2.8 mm | 磁芯材质 | Ferrite |
| 尺寸/外形 | 4.8 mm W x 4.8 mm L x 2.8 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :4.8mm x 4.8mm x 2.8mm | 安装高度（最大） | 0.118" (3.00mm) |
产品信息
| 类型 | SMD Shielded Tiny Power Inductor | 系列 | WE-TPC |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
文档与媒体
相关型号

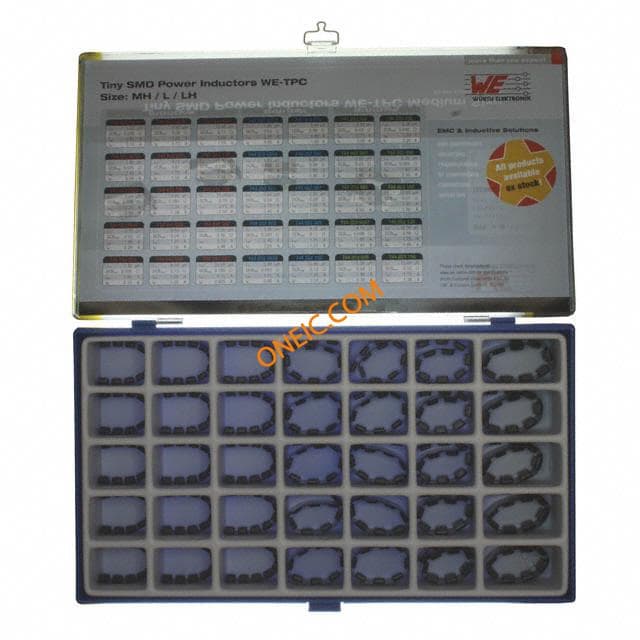

744043
Wurth Electronics
Inductor Kits & Accessories WE-TPC Design Kit Medium Size KIT INDUCTOR TPC MED SIZES Wurth Elektronik Medium Power Chokes Inductor Design Kit, 15 Pieces INDUCTORS, ASSORTMENT, SMDMEDIUM Wurth Elektronik 15件 电感器套件, 套件包含中等功率扼流圈
LTC3589EUJ#PBF
Analog Devices, Inc.
Regulator 40-Pin QFN EP IC DC/DC CONV 8-OUTPUT 40QFN IC, DC/DC CONV, 2.25 MHz, 40QFN DC-DC converter; step up/down; Uin:2.7÷5.5V; Uout:0.75÷5V; 2.7A
LTC3589HUJ#PBF
Analog Devices, Inc.
Regulator 40-Pin QFN EP IC DC/DC CONV 8-OUTPUT 40QFN IC, DC/DC CONV, 2.25 MHz, 40QFN DC-DC converter; step up/down; Uin:2.7÷5.5V; Uout:0.75÷5V; 2.7A
LTC3127EDD#PBF
Analog Devices, Inc.
1A BUCK-BOOST DC/DCCONVERTER WITH PROGRAMMABLEINPUT CURRENT LIMIT IC BUCK BOOST SYNC ADJ 10DFN DC to DC Converter 10-Pin DFN EP IC, BUCK BOOST, SYNC, ADJ, 10DFN DC-DC converter; step up/down; Uin:1.8÷5.5V; Uout:1.8÷5.25V , 升压，降压 降压升压调节器, 1A, 可调输出, 1.8 → 5.25 V, 1.35 MHz, 10针 DFN封装

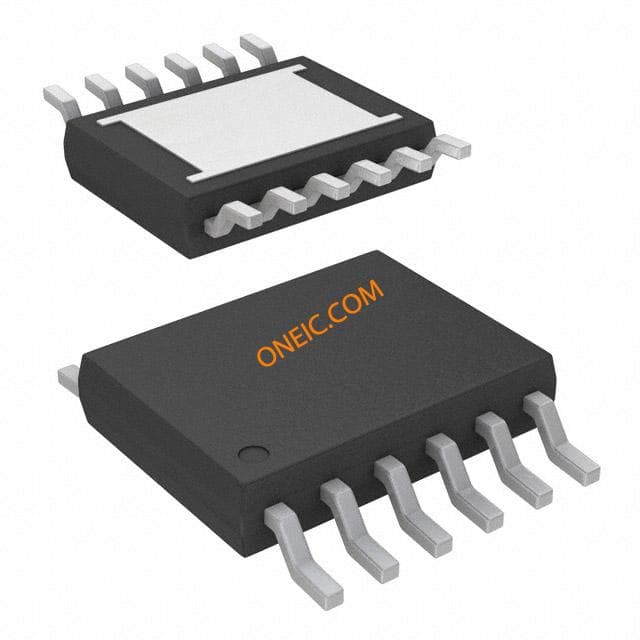

LTC3127EMSE#PBF
