744028004
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | Fixed Inductors 900mA, 4.7uH DCR Max=0.31, +/-30% INDUCTOR POWER 4.7UH .9A SMD Inductor SMD WE-TPC 2811 4.7uH 0.7A Fixed Inductors WE-TPC Inductor 4.7uH 100kHz 0.85A CHOKE, SMD 4.7UH, 0.9A Wurth WE-TPC 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 4.7 μH ±30%, 900mA Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1003-2 |
| 产品类别 | Fixed Inductors | 标准包装数量 | 1,500 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | 30 % |
| 电感量 | 4.7 uH | 量程（°/s） | :WURTH ELEKTRONIK - WE-TPC Series |
| 测试频率 | 100 kHz | 电感量范围 | :± 30% |
| 直流电阻（DCR） | 310 mOhm Max | 最大额定电流 | 1.1 A |
| 直流电阻（DCR）（最大） | :0.31ohm | 自谐振频率 | 70 MHz |
| 饱和电流（Isat） | :700mA | 串联饱和电流 | 700mA |
| 初始电阻（最小） | 0.31 Ohms | 通态电流（It (RMS)）（最大） | :850mA |
机械参数
| 深度 | 2.8mm | 宽度 | 2.8 mm |

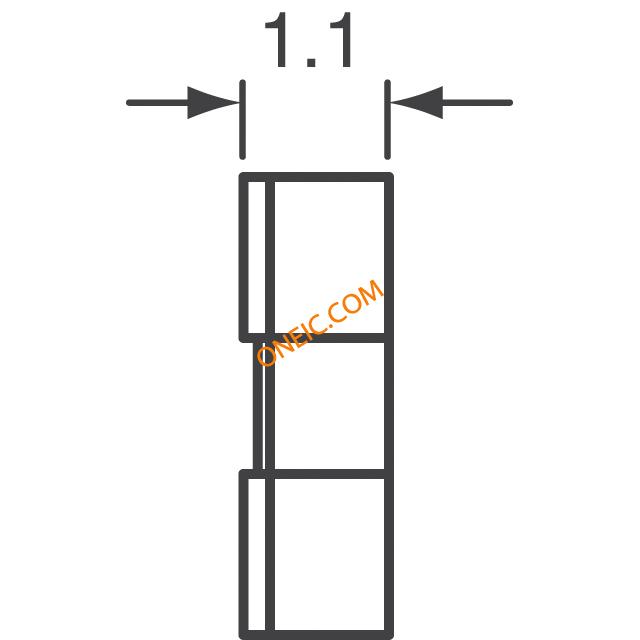

| 高度 | 1.1mm | 长度 | 2.8mm |
| 重量 | 0.000988 oz | 包装方式 | Reel |
| 屏蔽 | Shielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 1.1 mm | 磁芯材质 | Ferrite |

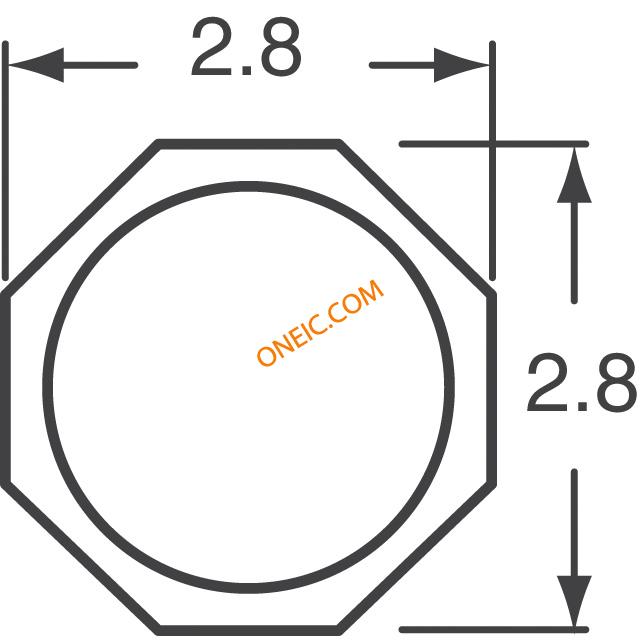

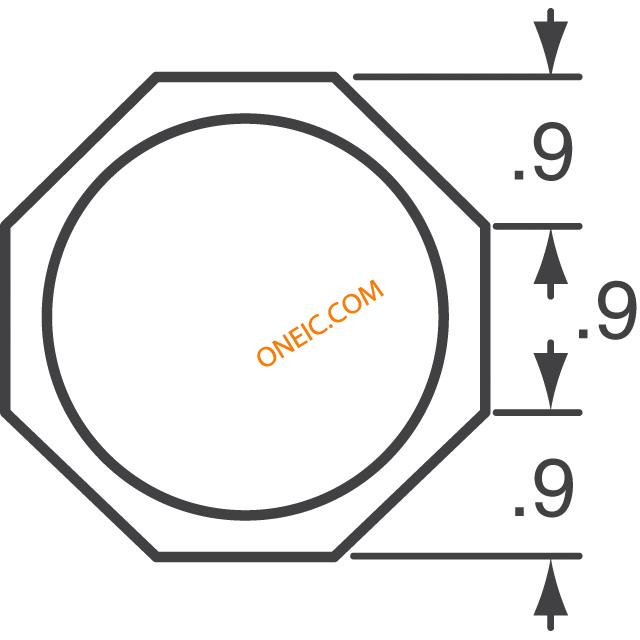

| 尺寸/外形 | 2.8 mm W x 2.8 mm L x 1.1 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :2.8mm x 2.8mm x 1.1mm | 安装高度（最大） | 0.047" (1.20mm) |
| 供应商器件封装 | 2828 | ||
产品信息
| 类型 | SMD Shielded Tiny Power Inductor | 系列 | WE-TPC |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
文档与媒体
相关型号
TPS61222DCKT
texas instruments
Conv DC-DC Single Step Up 0.7V to 5.5V 6-Pin SC-70 T/R IC REG BOOST SYNC 5V SC70-6 Voltage Regulators - Switching Regulators Tiny Low Inp Vltg Boost Cnvrtr IC, VIN BOOST CONV TINY LV 6-SC70 Tiny Low Input Voltage Boost Converter , 升压转换器, 400mA, 4.82 → 5.13 V输出, 2000 kHz, 6针 SC-70封装 Switching Voltage Regulators Tiny Low Inp Vltg Boost Cnvrtr
744028
Wurth Electronics
Inductor Kits & Accessories WE-TPC Design Kit Small Size KIT INDUCTOR TPC SMALL SIZES Wurth Elektronik Small Power Chokes Inductor Design Kit, 7 Pieces INDUCTORS, ASSORTMENT, SMDSMALL Wurth Elektronik 7件 电感器套件, 套件包含小功率扼流圈
TPS61220DCKT
texas instruments
Conv DC-DC Single Step Up 0.7V to 5.5V 6-Pin SC-70 T/R DC/DC Switching Regulators Tiny Low Inp Vltg Boost Cnvrtr IC REG BOOST SYNC ADJ SC70-6 TPS61220DCKT, Boost Converter, Step Up 0.5A Adjustable, 1.8 to 5.5V, 2000kHz, 6-Pin SC-70 Voltage Regulators - Switching Regulators Tiny Low Inp Vltg Boost Cnvrtr IC, DC DC BOOST CONVERTER, 6SC70 Low Input Voltage, 0.7V Boost Converter with 5.5μA Quiescent Current DC/DC Converter IC 1.8...5.5 V SC-70-6, TPS61220, TPS61220DCKT, Texas Instruments Texas Instruments 升压转换器, 500mA, 可调输出, 1.8 → 5.5 V, 2000 kHz, 6针 SC-70封装 Switching Voltage Regulators Tiny Low Inp Vltg Boost Cnvrtr
TPS61221DCKT
texas instruments
Conv DC-DC Single Step Up 0.7V to 5.5V 6-Pin SC-70 T/R IC REG BOOST SYNC 3.3V SC70-6 Voltage Regulators - Switching Regulators Tiny Low Inp Vltg Boost Cnvrtr IC, VIN BOOST CONV TINY LV 6-SC70 Tiny Low Input Voltage Boost Converter Texas Instruments 升压转换器, 400mA, 3.2 至 3.41 V输出, 2000 kHz, 6针 SC-70封装 Switching Voltage Regulators Tiny Low Inp Vltg Boost Cnvrtr

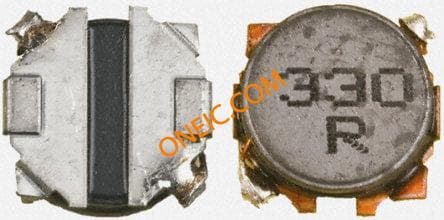

ELLVGG4R7N
