点击放大查看
82401646
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | TVS ESD 5V BI-DIRECT MSOP-8 TVS DIODE 5VWM 13VC MSOP8 TVS Diode Array WE-TVS 6-Ch+VDD 5V MSOP8 TVS Diode Arrays WE-TVS Diode Array 2.5uA 5VDC Wurth Elektronik 单向 TVS 二极管阵列, 8针 MSOP封装 TVS Diode Arrays WE-TVS Super Speed 2.5uA 5VDC 6+1 |
| 分类 |
商业参数
| 其他名称 | 732-2505-2 | 产品类别 | TVS Diode Arrays |
| 标准包装数量 | 3,000 | 工厂包装数量 | 3000 |
合规参数
| RoHS | Lead free / RoHS Compliant | ESD保护 | 是 |
电气参数
| 通道数 | 6 Channels | 电容 | 0.4 pF |
| 测试电流 | 1mA | 供电电压 | 5V (Max) |
| 工作电压 | 5 V | 通道数量 | 6 Channel |
| 元件数量 | 6 | 钳位电压 | 13V (Typ) |
| 电容 @ Vr, F | 0.4 pF | 击穿电压 | 6V |
| 断态电压 | 5V (Max) | 最大额定电流 | 2.5µA |
| 电源线保护 | Yes | 双向通道数 | 7 |
| 最小供电电压 | 5 V | 峰值脉冲电流（10/1000µs） | 17A (8/20µs) |
机械参数
| 宽度 | 3mm | 高度 | 0.875mm |
| 长度 | 3mm | 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) |
| 包装数量 | MSOP | 尺寸/外形 | 3 mm W x 3 mm L x 0.875 mm H |
| 端接样式 | SMD/SMT | 供应商器件封装 | 8-MSOP |
产品信息
| 类型 | Steering (Rail to Rail) | 系列 | WE-TVS |
| 极性 | Unidirectional | 二极管类型 | 复杂阵列 |
| 应用 | HDMI | 制造商全称 | Wurth Electronics |
环境参数
| 工作温度 | -55°C ~ 85°C | ||
文档与媒体
相关型号
TUSB1310ZAY
texas instruments
USB Transceiver 1TR 5Gbps 175-Pin BGA Tray IC TXRX USB 3.0 175NFBGA USB Interface IC SuperSpeed USB Transceiver IC, USB TX RX, 5GBPS, NFBGA175

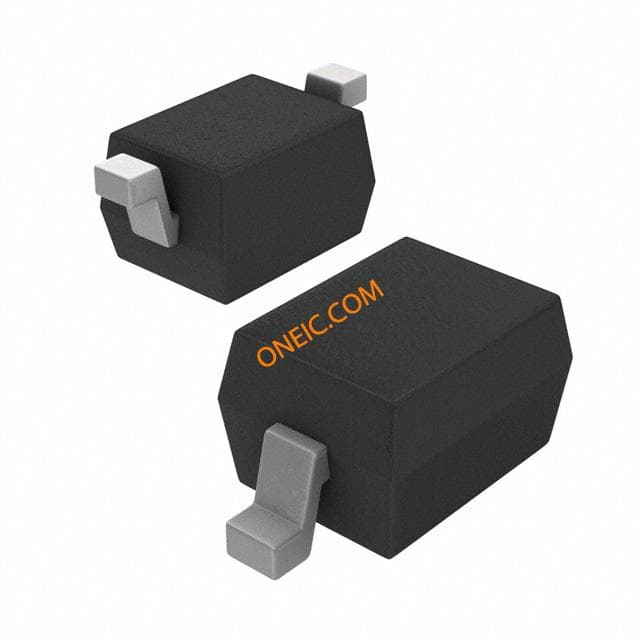

CDSOD323-T05C
