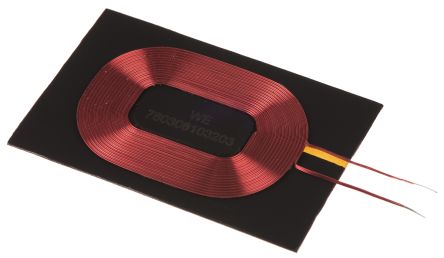

点击放大查看
760308103203
| 制造商 | |
| 描述 | RECEIVER 1 COIL 1 LAYER Wurth WE-WPCC 系列 12 μH ±10% 铁氧体 线圈电感器, 20MHz最大自谐振频率, 21最小质量系数, 1.55A Idc, 550mΩ Rdc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 96 | ||
电气参数
| 品质因数 @ 频率 | 21 @ 125kHz | 核心类型 | 铁氧体 |
| 容差 | ±10% | 电感量 | 12µH |
| 电感量范围 | 12 μH | 直流电阻（DCR） | 550 mOhm |
| 最大额定电流 | 1.55A | 自谐振频率 | 20MHz |
| 25°C时电阻（典型） | 550mΩ | 串联饱和电流 | 3A |
机械参数
| 深度 | 32mm | 高度 | 0.866mm |
| 长度 | 48mm | 导线线规 | 0.17mm |
| 尺寸/外形 | 1.89" L x 1.27" W x 0.03" H (48.2mm x 32.2mm x 1.0mm) | 连接器间距 | 5mm |
| 端接样式 | 通孔安装 | ||
产品信息
| 类型 | 1 Coil, 1 Layer | 系列 | WE-WPCC |
| 功能 | Receiver | ||
环境参数
| 工作温度 | -20°C ~ 105°C | ||
