744775222
| 制造商 | |
| 描述 | INDUCTOR POWER 220UH .51A SMD Power inductor SMD WE-PD2 L 220uH 0.51A Fixed Inductors WE-PD2 Inductor 220uH 0.51A 0.96ohm CHOKE, SMD, 220UH Wurth WE-PD2 系列 铁氧体芯材 绕线贴片电感器, 220 μH ±10%, 510mA Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | SMD Power Inductors | 其他名称 | Q4161976 |
| 产品类别 | Fixed Inductors | 标准包装数量 | 500 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | 容差 | ±10% |
| 电感量 | 220µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD2 Series |
| 测试频率 | 10kHz | 电感量范围 | :± 10% |
| 直流电阻（DCR） | 960 mOhm Max | 最大额定电流 | 510mA |
| 直流电阻（DCR）（最大） | :0.96ohm | 自谐振频率 | 5MHz |
| 饱和电流（Isat） | :560mA | 串联饱和电流 | 560mA |
| 初始电阻（最小） | 960mΩ | 通态电流（It (RMS)）（最大） | :510mA |
机械参数
| 深度 | 7mm | 宽度 | 7.8 mm |
| 高度 | 5mm | 长度 | 7.8mm |
| 重量 | 0.0009 | 包装方式 | Bulk |
| 屏蔽 | Unshielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | Non Standard | 磁芯材质 | Ferrite |

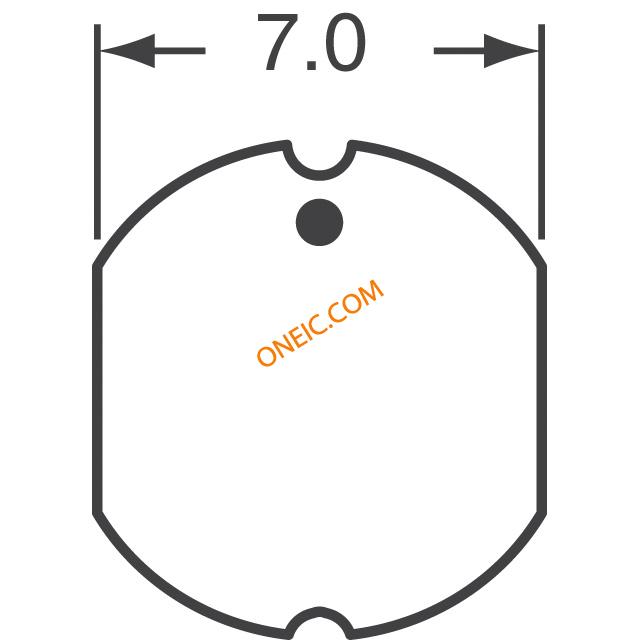

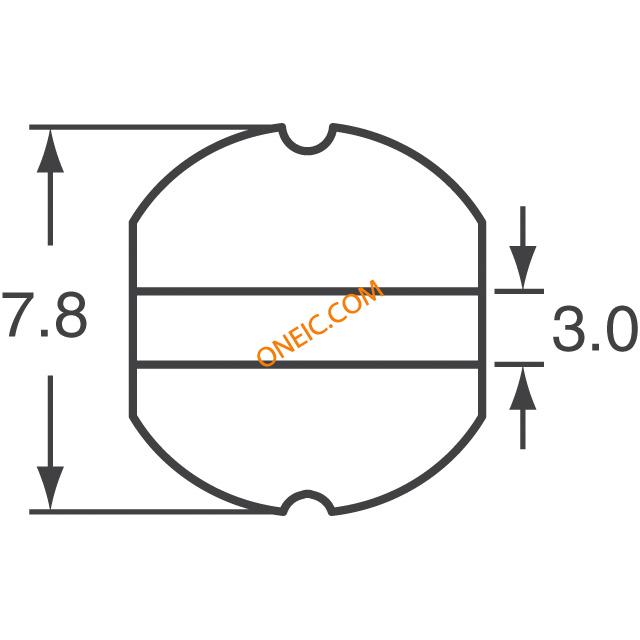

| 尺寸/外形 | 0.307" L x 0.276" W (7.80mm x 7.00mm) | 端接样式 | SMD/SMT |

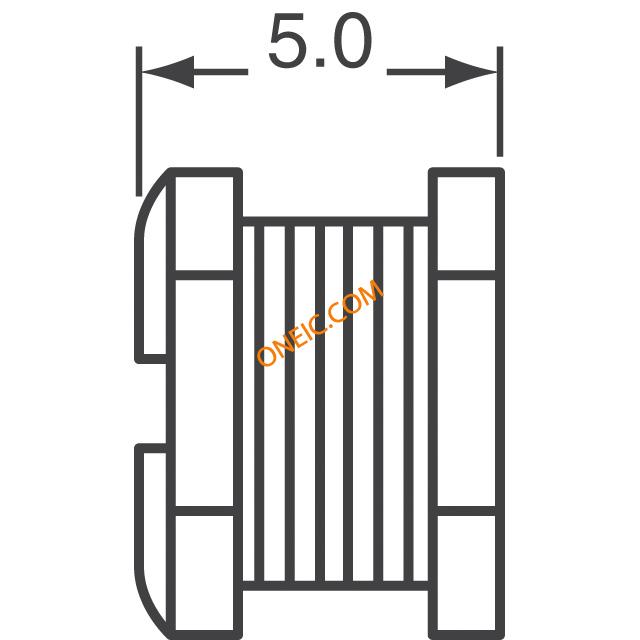

| 总体尺寸 | :7.8mm x 7mm x 5mm | 安装高度（最大） | 0.217" (5.50mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-PD2 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
