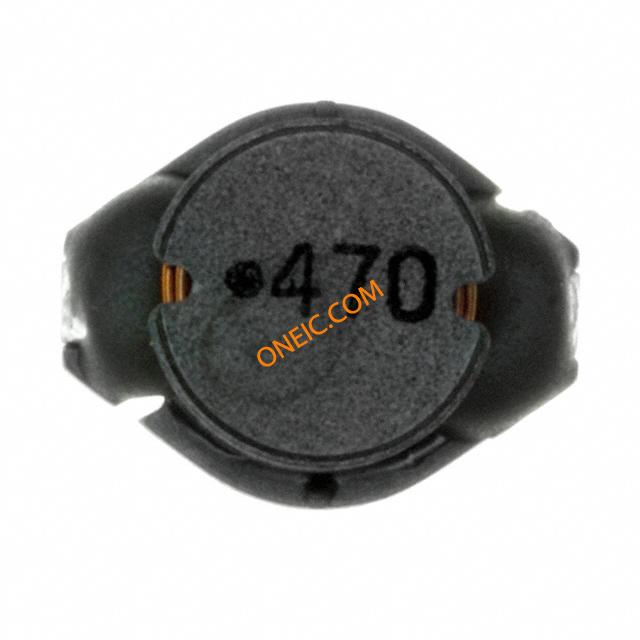

74456147
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | INDUCTOR POWER 47UH 1.8A SMD Power Inductor SMD WE-PD4 L 47.0uH 1.80A CHOKE, SMD, 47UH |
| 分类 |
商业参数
| 其他名称 | 732-1354-2 | 标准包装数量 | 600 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | 容差 | ±10% |
| 电感量 | 47µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD4 Series |
| 测试频率 | 100kHz | 电感量范围 | :± 10% |
| 直流电阻（DCR） | 190 mOhm Max | 最大额定电流 | 1.8A |
| 直流电阻（DCR）（最大） | :0.19ohm | 自谐振频率 | 12MHz |
| 饱和电流（Isat） | :2.14A | 串联饱和电流 | 2.14A |
| 初始电阻（最小） | 190mΩ | 通态电流（It (RMS)）（最大） | :1.8A |
机械参数
| 深度 | 10mm | 高度 | 5mm |
| 长度 | 12.7mm | 重量 | 0.0011 |
| 包装方式 | Tape & Reel (TR) | 屏蔽 | Unshielded |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 磁芯材质 | Ferrite | 尺寸/外形 | 0.500" L x 0.394" W (12.70mm x 10.00mm) |
| 总体尺寸 | :12.7mm x 10mm x 5mm | 安装高度（最大） | 0.209" (5.30mm) |
产品信息
| 类型 | Wirewound | 系列 | :WE-PD4 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
