点击放大查看

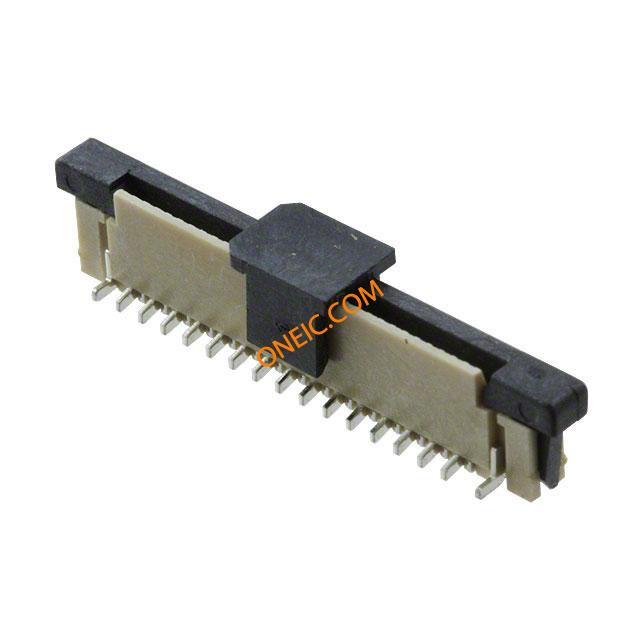

687330124422
| 制造商 | |
| 描述 | CONN ZIF .50MM SMT TYPE A 30P Wurth Elektronik 687 Series 0.5mm 30 Way 1 Row Straight PCB Socket Surface Mount Wire to Board FFC & FPC Connectors WR-FPC 0.5mm SMT ZIF Vert TypeA 30pin FFC FPC, SMT, 0.5MMVERT, 30WAY Wurth Elektronik 687 系列 0.5mm 节距 30 路 直 SMT FPC 连接器 |
| 分类 |
商业参数
| 其他名称 | 732-3506-2 | 标准包装数量 | 1,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 50V | 最大额定电流 | 0.5A |
| 绝缘电阻 | 100 MOhms | ||
机械参数
| 间距 | 0.020" (0.50mm) | 重量 | 0.001 |
| 包装方式 | Tape & Reel (TR) | 端接方式 | Solder |
| 安装类型 | Surface Mount | 电缆端类型 | Tapered |
| 连接器类型 | Vertical Contacts, 1 Sided | 接触镀层 | Tin |
| 排数 | 1 | 锁定特性 | Flip Lock |
| 触头材料 | Phosphor Bronze | 触点位置 | :- |
| 壳体材料 | Liquid Crystal Polymer (LCP) | FFC/FCB厚度 | 0.30mm |
| 板面高度 | 0.169" (4.30mm) | 触点数 | 30 |
| 接触件端接 | :Surface Mount Vertical | 位数 | 30 |
| 开关驱动电平 | ZIF | 典型触点布局 | Side Contact |
| 接触镀层厚度 | 100µin (2.54µm) | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | :Socket |
| 系列 | 687 | 产品特性 | Zero Insertion Force (ZIF) |
| 产品子类型 | Board Mount | ||
环境参数
| 温度范围 | - 25 C to + 85 C | 工作温度 | -25°C ~ 85°C |
