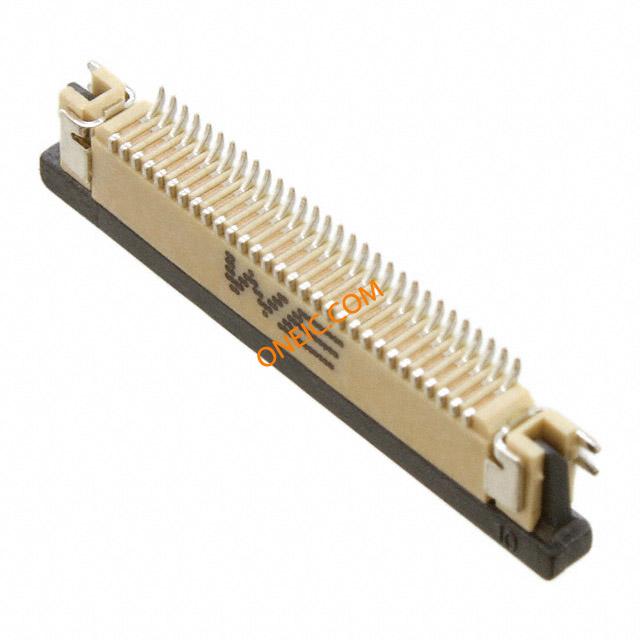

68713014522
| 制造商 | |
| 描述 | CONN ZIF .50MM SMT BOTTOM 30P Wurth Elektronik 687 Series 0.5mm 30 Way 1 Row Straight PCB Socket Surface Mount Wire to Board FFC & FPC Connectors WR-FPC 0.5mm ZIF 30P Horiz Bottom FFC FPC, BTM, SMT, 0.5MM, R/A, 30WAY Wurth Elektronik 687 系列 0.5mm 节距 30 路 直 SMT FPC 连接器 |
| 分类 |
商业参数
| 其他名称 | 732-3518-2 | 标准包装数量 | 2,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85369010 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 50V | 最大额定电流 | 0.5A |
| 绝缘电阻 | 100 MOhms | ||
机械参数
| 间距 | 0.020" (0.50mm) | 重量 | 0.001 |
| 包装方式 | Tape & Reel (TR) | 端接方式 | Solder |
| 安装类型 | Surface Mount, Right Angle | 电缆端类型 | Tapered |
| 连接器类型 | Bottom Contacts | 接触镀层 | Tin |
| 排数 | 1 | 锁定特性 | Flip Lock |
| 触头材料 | Phosphor Bronze | 触点位置 | :Top |
| 壳体材料 | Liquid Crystal Polymer (LCP) | 端接样式 | SMD |
| FFC/FCB厚度 | 0.30mm | 板面高度 | 0.079" (2.00mm) |
| 触点数 | 30 | 接触件端接 | :Surface Mount Right Angle |
| 位数 | 30 | 开关驱动电平 | ZIF |
| 典型触点布局 | Top Contact | 接触镀层厚度 | 100µin (2.54µm) |
产品信息
| 类型 | Wire to Board | 连接器性别 | :Socket |
| 系列 | 687 | 产品特性 | Zero Insertion Force (ZIF) |
| 产品子类型 | Board Mount | ||
环境参数
| 温度范围 | - 25 C to + 85 C | 工作温度 | -25°C ~ 85°C |
文档与媒体
相关型号

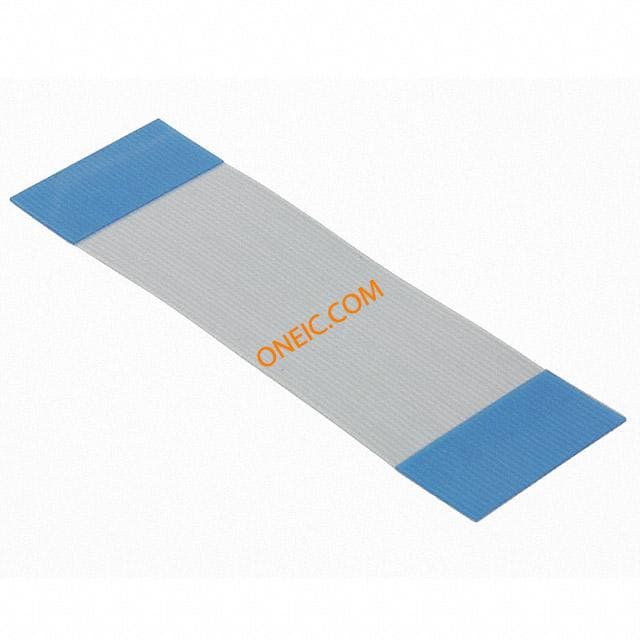

687630050002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 1 30P 50MM WR-FFC 0.50mm Cable Type 1 30pin 50mm FFC & FPC Connectors WR-FFC 0.50mm Type 1 30p 50mm CABLE, FFC, 0.5MM, 50MM, 30WAY Wurth Elektronik 6876 系列 50mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流

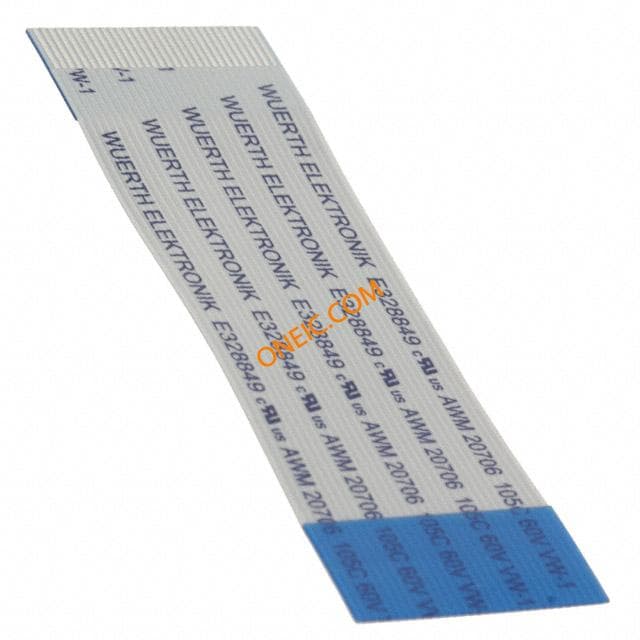

687730050002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 2 30P 50MM WR-FFC 0.50mm Cable Type 2 30pin 50mm FFC / FPC Jumper Cables WR-FFC 0.50mm Type 2 30p 50mm CABLE, FFC, REV, 0.5MM, 50MM, 30WAY Wurth Elektronik 6877 系列 50mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流

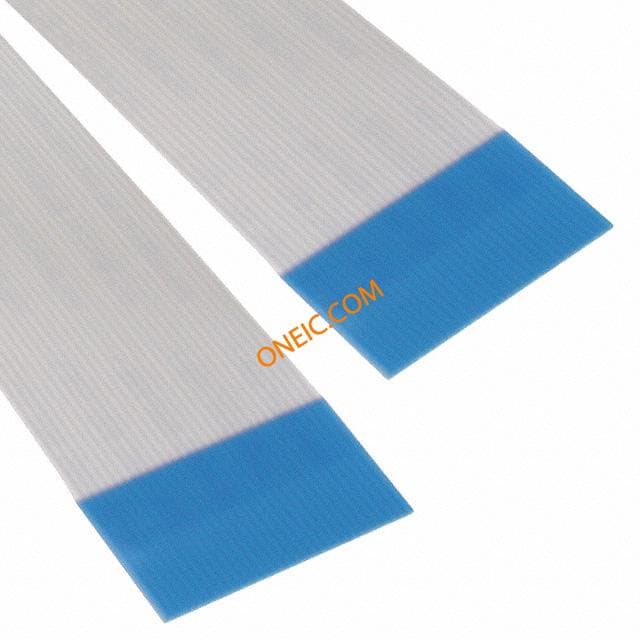

687630200002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 1 30P 200MM WR-FFC 0.50mm Cable Type 1 30pin 200mm FFC / FPC Jumper Cables WR-FFC 0.50mm Type 1 30p 200mm CABLE, FFC, 0.5MM, 200MM, 30WAY Wurth Elektronik 6876 系列 200mm FFC 跳线电缆, 0.5mm节距, 0.5 A, 60 V 交流

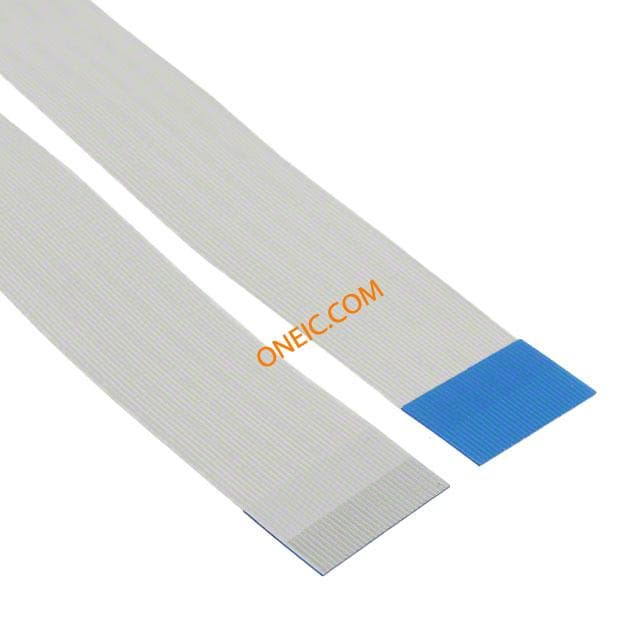

687730200002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 2 30P 200MM WR-FFC 0.50mm Cable Type 2 30pin 200mm FFC & FPC Connectors WR-FFC 0.50mm Type 2 30p 200mm CABLE, FFC, REV, 0.5MM, 200MM, 30WAY Wurth Elektronik 6877 系列 200mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流
