68712014522
| 制造商 | |
| 描述 | CONN ZIF .50MM HORZ BOTT SMD 20P Wurth Elektronik 687 Series 0.5mm 20 Way 1 Row Straight PCB Socket Surface Mount Wire to Board FFC & FPC Connectors WR-FPC 0.5mm ZIF 20P Bottom Contact FFC, 0.5MM, R/A, BOTTOM, ZIIF, 20WAY Wurth Elektronik 687 系列 0.5mm 节距 20 路 直 SMT FPC 连接器 |
| 分类 |
商业参数
| 其他名称 | 732-2017-2 | 标准包装数量 | 2,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366990 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 50V | 最大额定电流 | 0.5A |
| 绝缘电阻 | 100 MOhms | ||
机械参数
| 间距 | 0.020" (0.50mm) | 重量 | 0.00001 |
| 包装方式 | Tape & Reel (TR) | 端接方式 | Solder |
| 引脚间距 | :0.5mm | 安装类型 | Surface Mount, Right Angle |
| 电缆端类型 | Tapered | 连接器类型 | Bottom Contacts |
| 接触镀层 | Tin | 排数 | 1 |
| 锁定特性 | Flip Lock | 触头材料 | Phosphor Bronze |
| 触点位置 | :Bottom | 壳体材料 | Liquid Crystal Polymer (LCP) |
| 端接样式 | SMD | FFC/FCB厚度 | 0.30mm |
| 板面高度 | 0.079" (2.00mm) | 触点数 | 20 |
| 接触件端接 | :Surface Mount Right Angle | 位数 | 20 |
| 典型触点布局 | Bottom Contact | 接触镀层厚度 | 100µin (2.54µm) |
产品信息
| 类型 | Wire to Board | 连接器性别 | :Plug |
| 系列 | 687 | 产品特性 | Zero Insertion Force (ZIF) |
| 产品子类型 | Board Mount | ||
环境参数
| 温度范围 | - 25 C to + 85 C | 工作温度 | -25°C ~ 85°C |
文档与媒体
相关型号

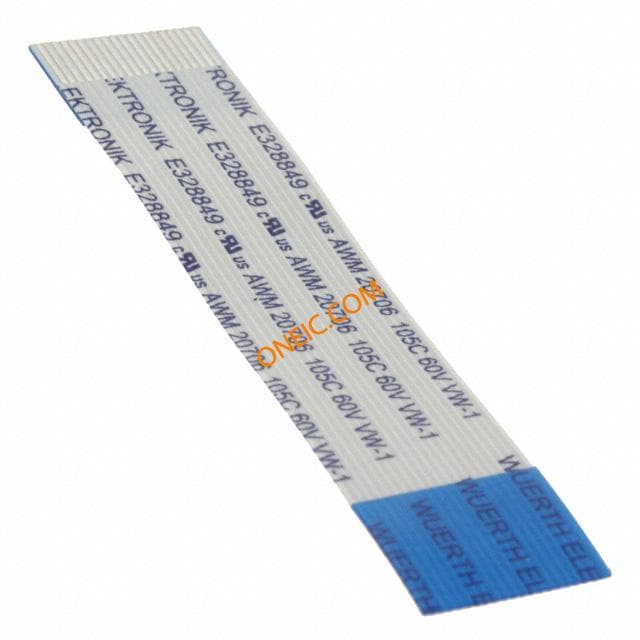

687720050002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 2 20P 50MM WR-FFC 0.50mm Cable Type 2 20pin 50mm FFC / FPC Jumper Cables WR-FFC 0.50mm Type 2 20p 50mm CABLE, FFC, REV, 0.5MM, 50MM, 20WAY Wurth Elektronik 6877 系列 50mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流

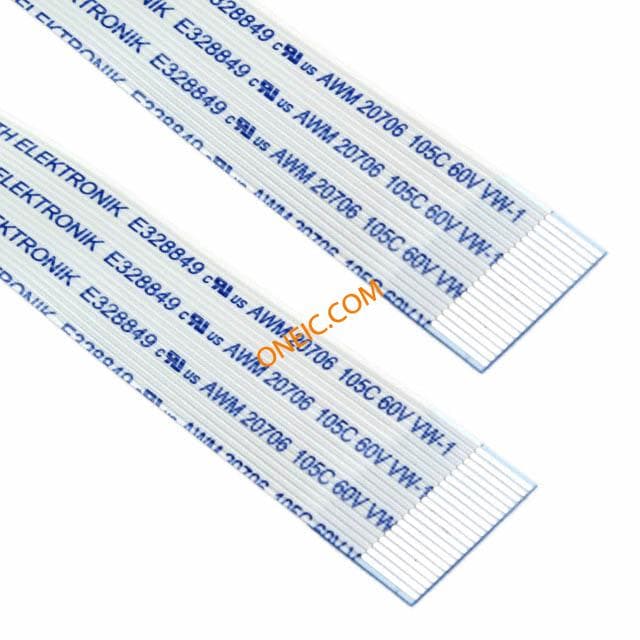

687620200002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 1 20P 200MM WR-FFC 0.50mm Cable Type 1 20pin 200mm FFC & FPC Connectors WR-FFC 0.50mm Type 1 20p 200mm CABLE, FFC, 0.5MM, 200MM, 20WAY Wurth Elektronik 6876 系列 200mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流

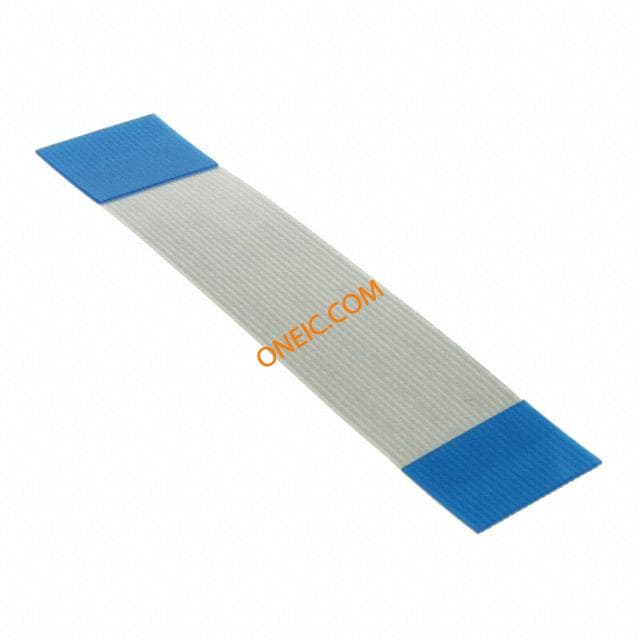

687620050002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 1 20P 50MM WR-FFC 0.50mm Cable Type 1 20pin 50mm FFC / FPC Jumper Cables WR-FFC 0.50mm Type 1 20p 50mm CABLE, FFC, 0.5MM, 50MM, 20WAY Wurth Elektronik 6876 系列 50mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流

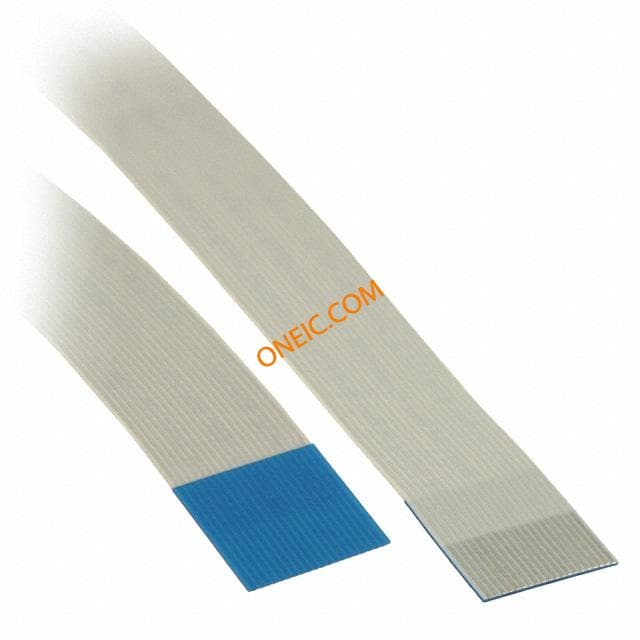

687720200002
