点击放大查看

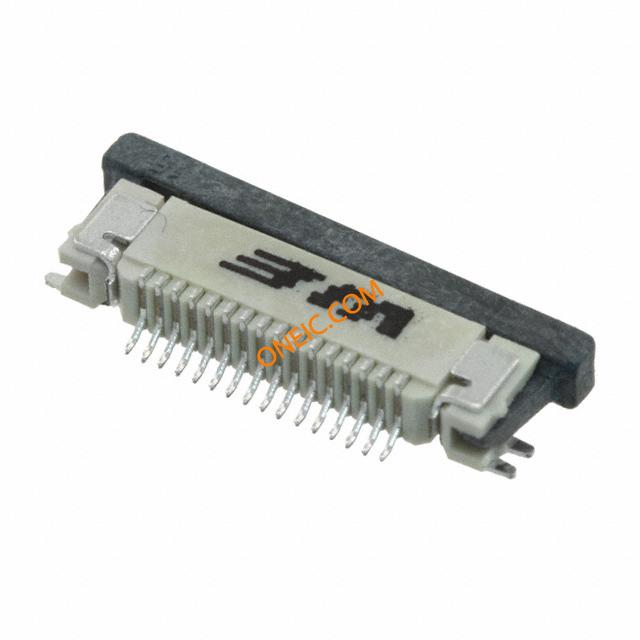

68711614522
| 制造商 | |
| 描述 | CONN ZIF .50MM HORZ BOTT SMD 16P Wurth Elektronik 687 Series 0.5mm 16 Way 1 Row Straight PCB Socket Surface Mount Wire to Board FFC & FPC Connectors WR-FPC 0.5mm ZIF 16P Bottom Contact Wurth Elektronik 687 系列 0.5mm 节距 16 路 直 SMT FPC 连接器 |
| 分类 |
商业参数
| 其他名称 | 732-2015-2 | 标准包装数量 | 2,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 50V | 最大额定电流 | 0.5A |
| 绝缘电阻 | 100 MOhms | ||
机械参数
| 间距 | 0.020" (0.50mm) | 包装方式 | Tape & Reel (TR) |
| 方向 | 直 | 端接方式 | Solder |
| 安装类型 | Surface Mount, Right Angle | 电缆端类型 | Tapered |
| 连接器类型 | Bottom Contacts | 接触镀层 | Tin |
| 排数 | 1 | 锁定特性 | Flip Lock |
| 触头材料 | Phosphor Bronze | 壳体材料 | Liquid Crystal Polymer (LCP) |
| 端接排数 | 焊针 | 端接样式 | SMD |
| FFC/FCB厚度 | 0.30mm | 板面高度 | 0.079" (2.00mm) |
| 触点数 | 16 | 位数 | 16 |
| 典型触点布局 | Bottom Contact | 接触镀层厚度 | 100µin (2.54µm) |
产品信息
| 类型 | Wire to Board | 系列 | 687 |
| 产品特性 | Zero Insertion Force (ZIF) | 产品子类型 | Board Mount |
环境参数
| 温度范围 | - 25 C to + 85 C | 工作温度 | -25°C ~ 85°C |
文档与媒体
相关型号

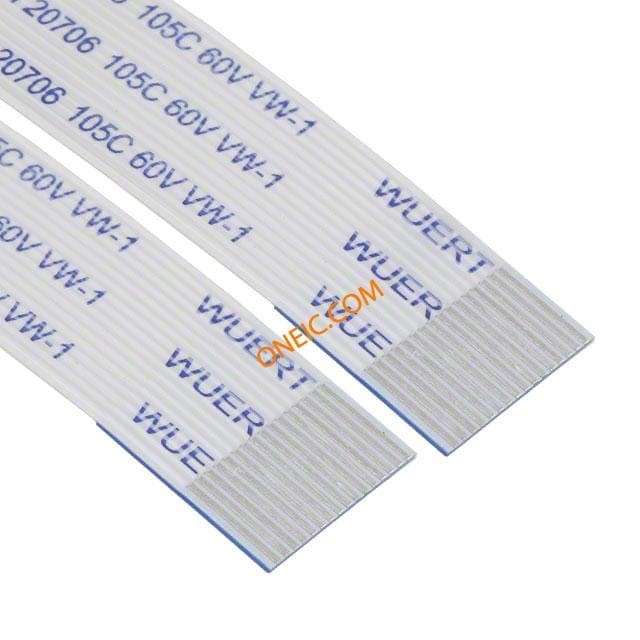

687616050002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 1 16P 50MM WR-FFC 0.50mm Cable Type 1 16pin 50mm FFC / FPC Jumper Cables WR-FFC 0.50mm Type 1 16p 50mm CABLE, FFC, 0.5MM, 50MM, 16WAY Wurth Elektronik 6876 系列 50mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流

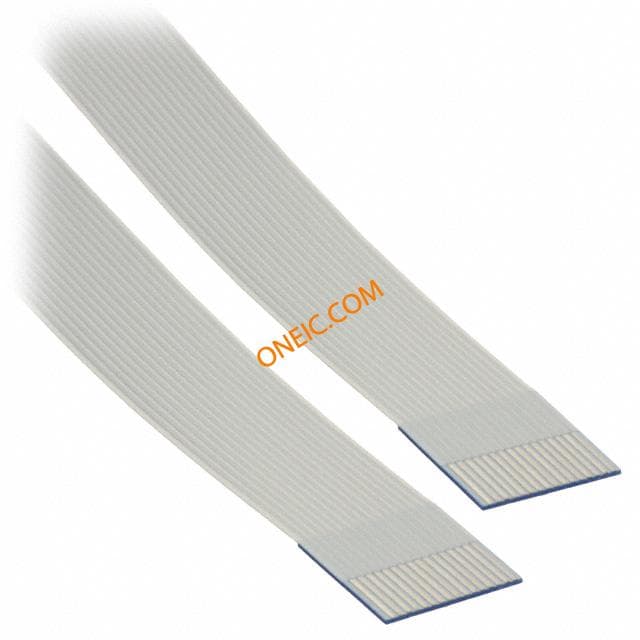

687616200002
Wurth Electronics Inc
CONN ZIF .50MM TYPE 1 16P 200MM WR-FFC 0.50mm Cable Type 1 16pin 200mm FFC & FPC Connectors WR-FFC 0.50mm Type 1 16p 200mm CABLE, FFC, 0.5MM, 200MM, 16WAY Wurth Elektronik 6876 系列 200mm FFC 跳线电缆, 0.5mm节距, 500 mA, 60 V 交流

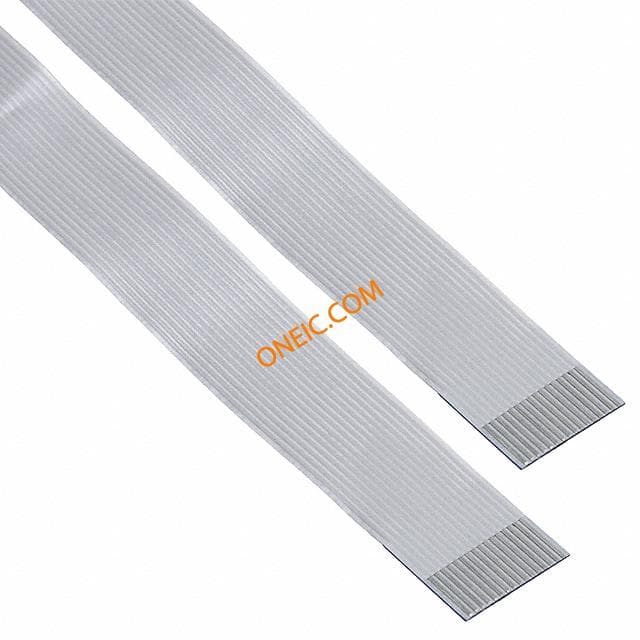

687716200002
