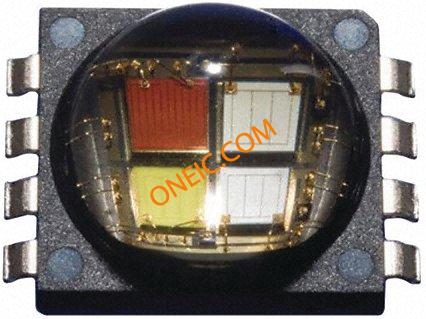

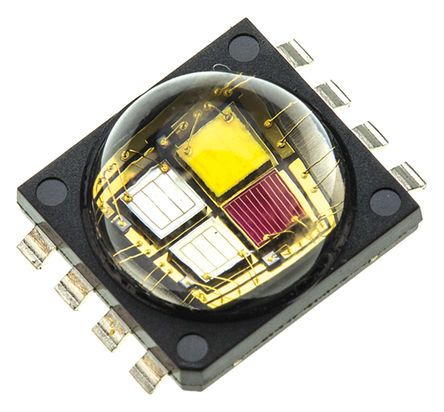

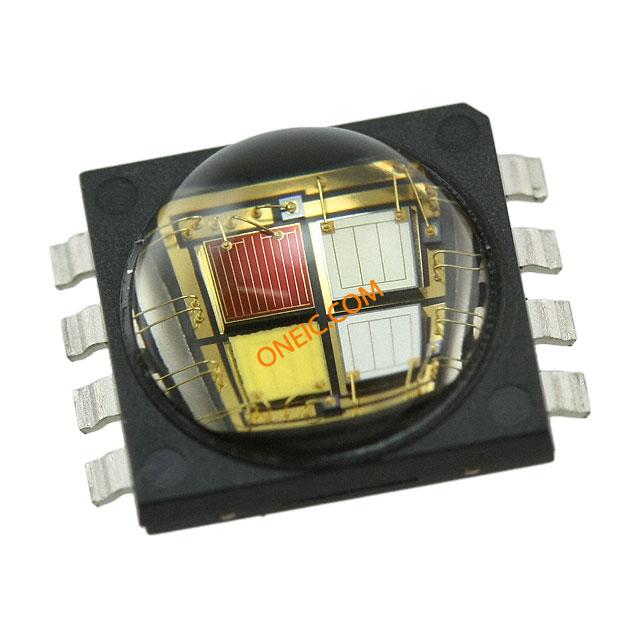

MCE4CT-A2-0000-00A4AAAB1
| 制造商 | Wolfspeed, Inc. |
| 描述 | High Power LEDs - Multi-Color XLAMP MCE 80LM RGBW WARM/NEUTRAL LED Quad-Color Blue/Green/Red/White 8-Pin SMD T/R LED RGBW XLAMP WTR CLR SMD MC-E LED, 4 Chip RGBW MCE COLOR LED, HIGH POWER, RED/GREEN/BLUE/WHITE Cree XLamp MC-E 系列 4 蓝/绿/红/白色 3700 → 4300K 大功率 LED , 8 针, 表面安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | MCE4CT-A2-0000-00A4AAAB1TR | 标准包装数量 | 200 |
| 标准封装名称 | SMD | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85414010 | 抗辐射加固 | No |
电气参数
| 灯类型 | :3.18mm | 光学尺寸 | 7.5 mm x 7 mm x 4.48 mm |
| 波长 | 625nm, 528nm, 458nm, 4000K | 灯输出 | Yes |
| 光通量 | 30.6 lm, 67.2 lm, 8.2 lm, 80 lm | 额定功率 | 9.5 W |
| 视角 | 115 deg | 输出电流 | 4 x 350mA |
| 供电电压 | 2.1V Red, 3.4V Green, 3.2V Blue, 3.2V White | 元件数量 | 4 |
| 跳闸电流 | 350 mA | LED正向电流 | 350 mA |
| LED正向电压 | 2.1 V, 3.4 V, 3.2 V, 3.2 V | 最大额定电流 | 4 x 700mA |
| 主波长 | 630 nm, 535 nm, 465 nm, 4300 K | 光效 @ 测试电流 | 42 lm/W Red, 56 lm/W Green, 7 lm/W Blue, 71 lm/W White, Neutral |
| 25°C时测试电流下的光通量 | 31 lm Red, 67 lm Green, 8 lm Blue, 80 lm White, Neutral | 光通量 @ 85°C, 测试电流 | 19 lm Red, 60 lm Green, 8 lm Blue, 68 lm White |
| 直流正向电流（If）（最大） | :350mA | 峰值脉冲电流（10/1000µs） | 700 |
| 栅极触发电压 Vgt (最大) | 5 V | ||
机械参数
| 颜色 | Blue/Green/Red/White | 深度 | 7.5 mm |
| 形状 | Circular | 宽度 | 7.5 |
| 高度 | 4.48 mm | 重量 | 0.0001 |
| LED颜色 | Blue, Green, Red, White | 包装方式 | Reel |
| 灯颜色 | 4300K(Max) | 引脚样式 | No Lead |
| 透镜颜色 | Clear | 透镜样式 | Circular |
| 发光颜色 | Blue/Green/Red | 透镜尺寸（因值为长宽高，非直径） | 6.36x6.36x3.03 mm |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 光学材料（应为封装材料） | :- |
| 封装形式 | 8-SMD, Gull Wing Exposed Pad | 冷却的封装 | SMD |
| 总长度 | 7 mm | 包装数量 | SMD |
| 尺寸/外形 | :3.18mm | 背景色 | 3700K |
| 照明颜色 | RGB, Neutral White | 位数 | 8 |
| 外壳尺寸-插件 | 4.48 | 显色指数（CRI） | 75 |
产品信息
| 类型 | Quad-Color | 系列 | :XLamp MC-E |
| 色温 (K) | :4300K | 已删除 | Compliant |
| 主要用途 | Chip LED | LED数量 | 1 |
| 印刷电路板数量 | 8 | ||
环境参数
| 工作温度 | 150 | 封装热阻 | 6°C/W |
| 光通量 @ 电流/温度 | 58 lm Red, 106 lm Green, 14 lm Blue, 140 lm White, Neutral | ||
