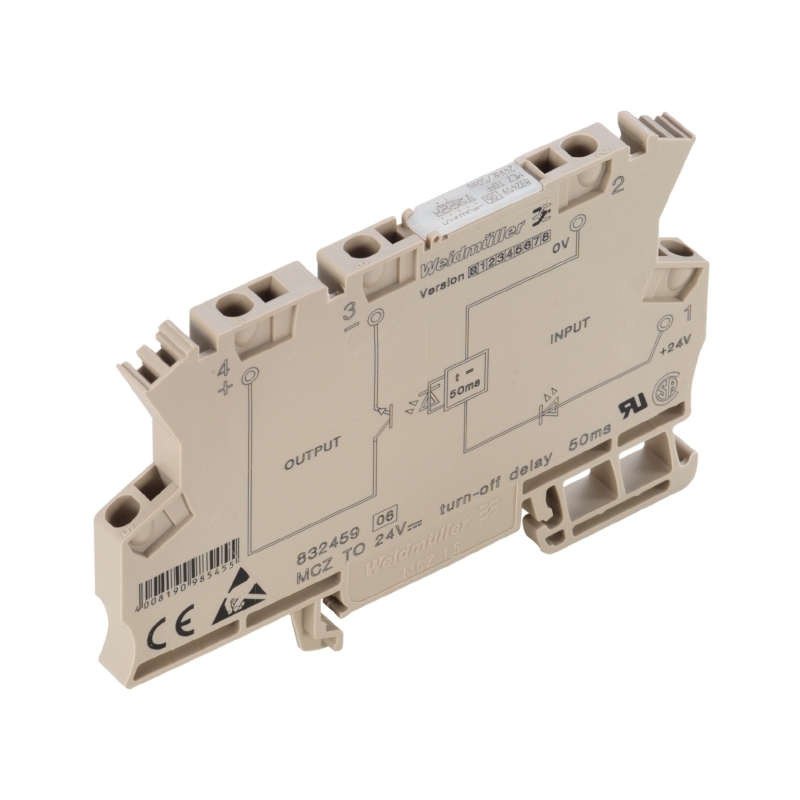

8324590000
| 制造商 | |
| 描述 | Electromechanical Relay SPST-NO 0.02A 24VDC 3.6KOhm DIN Rail PROCESSOR SIGNAL 24VDC 50MS 35 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | MCZ24 50MS | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | UL508 |
| IEC标准 | 27-37-16-05 | 认证 | 154685-1198742 |
| 认证机构 | E141197 | 标准编号 | 30-21-19-17 |
| 符合性声明 | DE_PA_5600_160311_005.pdf | ||
电气参数
| 电路 | SPST-NO (1 Form A) | 频率 | 27-37-17-90 |
| 指示器 | Green LED | 延迟时间 | Fixed, 0.05 Sec |
| 输出类型 | Solid State Relay | 量程（°/s） | 0.5 mm² |
| 线圈电流 | 6.7 mA | 额定功率 | 160 mW |
| 测试电流 | 20 mA | 额定电压 | 48 V |
| 线圈电阻 | 3.6 KOhm | 浪涌电流 | 200 mA |
| 关断延迟时间 | 50 ms | 供电电压 | 24 V |
| 额定直流电流 | 6.7 mA ±10 % | 最大额定电流 | 0.02 A |
| 开关频率 | 5 Hz | 启动定时方式 | Input Voltage |
| 直流开关电压 | 5...48 V DC | 触点额定值 @ 电压 | 0.02A @ 48VDC |
| 数字供电电压 | 24 V DC ±10 % | 差分 - 输入:输出 | 1 kVeff / 1 s |
| Vce饱和电压（最大）@ Ib, Ic | 1.5 mm² | 冲击放电电流 (8/20µs) | 6 kV (1.2/50 µs) |
| 最小磁芯截面积 (Amin) mm² | 0.5 mm² | ||
机械参数
| 深度 | 63.2 mm | 宽度 | 6.1 mm |
| 高度 | 91 mm | 重量 | 24 g |
| 导线类型 | 1.5 mm² | 刀片尺寸 | 0.6 x 3.5 mm |
| 导线线规 | 1.5 mm² | 端接方式 | Tension clamp connection |
| 开口尺寸 | right | 安装类型 | DIN Rail |
| 深度（英寸） | 2.488 inch | 安装导轨 | 4 kVeff / 1 min. |
| 宽度（英寸） | 0.24 inch | 高度（英寸） | 3.583 inch |
| 剥线长度（范围） | 8 mm | 保护高度 | Reverse polarity protection |
| 端接样式 | Screw Terminal | 触点数 | 1 |
| 交叉孔直径 | 0.5 mm² | 筒体内径 | 0.5 mm² |
| 典型触点布局 | SPST-NO | 线规或范围 - AWG | AWG 16 |
| 线规或范围 - mm² | AWG 26 | ||
产品信息
| 类型 | Timer Relay | 持续时间 | 2 ms |
| ETIM 6*0 | EC001439 | 功能 | Off-Delay |
| GTIN（EAN） | 4008190985455 | 继电器类型 | Integrated |
| 描述 | AP MCZ end plate 8389030000 | 工程数据 | EPLAN |
| 固件版本 | MCZ SERIES, Pulse stretcher, No. of contacts: 1, NO contact, Rated control voltage: 24 V DC ±10 %, Continuous current: 20 mA, Tension clamp connection | 其他规格 | IV |
| 定时调节方式 | Fixed | 技术数据描述文本 | For mounting on TS 35 rail |
环境参数
| ET（伏秒积） | EC001439 | 湿度范围 | 40 °C / 93 % rel. humidity, no condensation |
| 防护等级 | 2 | 工作温度 | -25 to 50 °C |
| 自然散热热阻 | ≥ 5.5 mm | ||
