1963840000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn RJ-45 F IDT ST Cable Mount 1 Port Cat 6a CONN MOD JACK 8P8C SHIELDED |
| 分类 |
商业参数
| 其他名称 | IE-BI-RJ45-FJ-B | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 合规性 | cs107369A.pdf |
| 防护类型 | IEC 60529 | UL列名 | DUXR2.E316369.pdf |
| IEC标准 | 27-44-09-90 | 认证 | E316369 |
| 资质认证 | CC-Link IE-BI-RJ45-FJ.PDF | 认证机构 | POCC DE.ME25.B01411.pdf |
| 标准编号 | 30-21-18-01 | 保护特性 | IP67 with housing |
| 认证机构标志 | 13866-15 | ||
电气参数
| 转速 | 10 GBit/s | 频率 | 19-17-01-25 |
| PoE端口数 | conforming to IEEE 802.3af | 输入类型 | Insert data SteadyTec |
| 接触电阻 | ≤ 20 mΩ | 介电强度 | ≥ 1500 V DC |
| 击穿电压 | ≥ 1000 V DC | 电阻公差 | 250 ms-2 |
| 绝缘电阻 | 50 ms-2 sinusoidal (9 – 500 Hz) | 额定电流 - 设备输入口 | 1 A |
机械参数
| 重量 | 25 g | LED颜色 | Does Not Contain LED |
| 包装方式 | Bulk | 屏蔽 | Shielded |
| 方向 | Straight | 端接方式 | IDT |
| 第一连接器 | RJ45 | 芯径 | 0.4...0.64 mm |
| 安装类型 | Cable Mount | 卡扣方向（或“接线片方向”） | User Selectable |
| 电缆直径 | 0.48...0.76 mm | 连接器类型 | Jack |
| 接触镀层 | Gold | 排数 | 1 |
| 触头材料 | Nickel | 壳体材料 | Zinc diecast |
| 电缆端接方式 | TIA-568B | 连接器颜色 | Miscellaneous |
| 横截面形状 | AWG 24...AWG 22 | 连接器/触点类型 | IEC 60603-7-51 |
| 接触镀层厚度 | 31.5µin (0.80µm) | 第一连接器方向 | z1755b-07-E.pdf |
| 第2连接器方向 | ac107535.pdf | 第二连接器安装类型 | IDC |
产品信息
| 类型 | RJ-45 | 连接器性别 | F |
| ETIM 6*0 | EC001121 | GTIN（EAN） | 4032248651894 |
| 描述 | Bulkhead inserts AWG 22, EIA / TIA 586 B | 产品子类型 | RJ45 insert |
| 通信接口 | ANSI / TIA / EIA-568-B.2-10, DIN EN 61918 Draft 02.2007, EN 50173-1:2007, ISO / IEC 11801:2002, ISO / IEC 24702:2006 | 端口数 | 1 |
| 可充电 | ≥ 10 cycles for AWG 23-26, ≥ 4 cycles for AWG 22 | 固件版本 | RJ45 insert, Bulkhead inserts AWG 22, EIA / TIA 586 B, TIA-568B |
| 安装类型 | STEADYTEC® assembly instruction RJ45 field attachable module_EN_HD.mp4 | 应用细节 | PROFINET installation instructions |
| 位置/触点数量 | 8p8c (RJ45, Ethernet) | ||
环境参数
| 额定等级 | Cat6a | 插拔次数 | 750 |
| ET（伏秒积） | EC001121 | 湿度范围 | 0...93 % rel. humidity |
| 防护等级 | 27-14-40-17 | 工作温度 | -40°C ~ 70°C |
相关型号
1966220000
weidmuller
IE-OM-V04P-K11-1S -EA CONN ACCY HOUSING GRAY
1966280000
weidmuller
IE-OM-V05M-K21-2L -EA CONN ACCY HOUSING GRAY

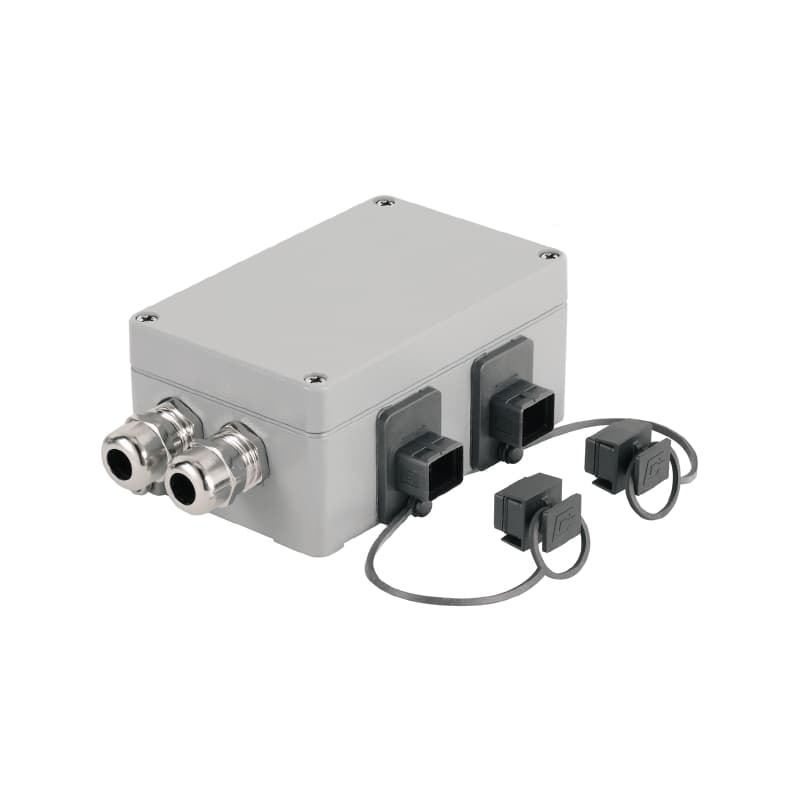

1966250000
weidmuller
IE-OM-V04P-K21-2S -EA CONN ACCY HOUSING GRAY
1963540000
weidmuller
IE-BH-V01M -EA CONN MOD HOUSING RJ45 SILVER
1966230000
weidmuller
IE-OM-V04P-K21-2R -EA CONN ACCY HOUSING GRAY
1966270000
weidmuller
IE-OM-V05M-K21-2R -EA CONN ACCY HOUSING GRAY

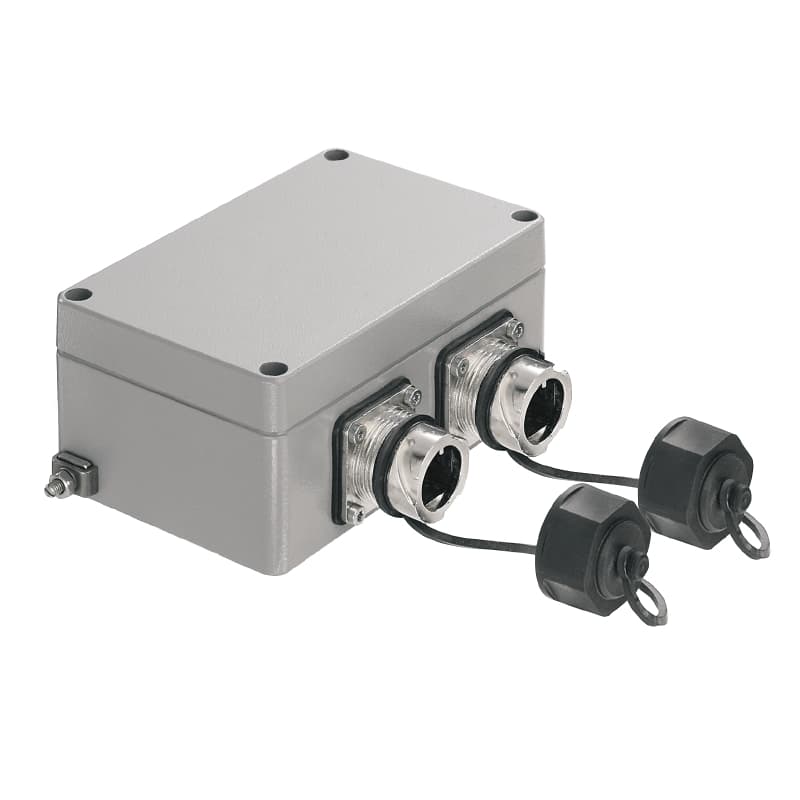

1966330000
weidmuller
IE-OM-V01M-K21-2S -EA CONN ACCY HOUSING GRAY
1966240000
weidmuller
IE-OM-V04P-K21-2L -EA CONN ACCY HOUSING GRAY
1966260000
weidmuller
IE-OM-V05M-K11-1S -EA CONN ACCY HOUSING GRAY

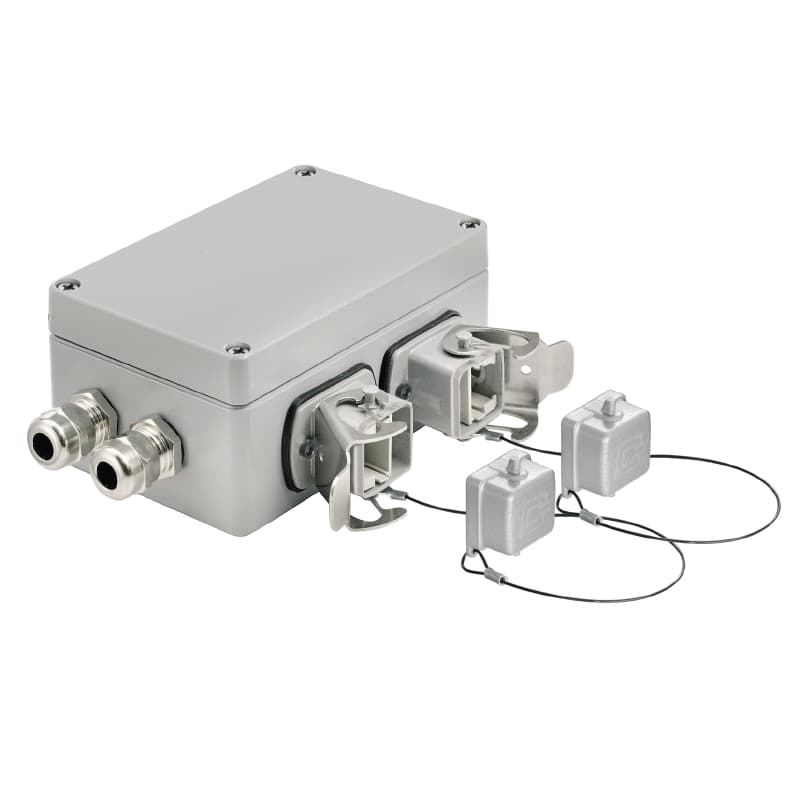

1966290000
weidmuller
IE-OM-V05M-K21-2S -EA CONN ACCY HOUSING GRAY
1966310000
weidmuller
IE-OM-V01M-K21-2R -EA CONN ACCY HOUSING GRAY
1966320000
weidmuller
IE-OM-V01M-K21-2L -EA CONN ACCY HOUSING GRAY

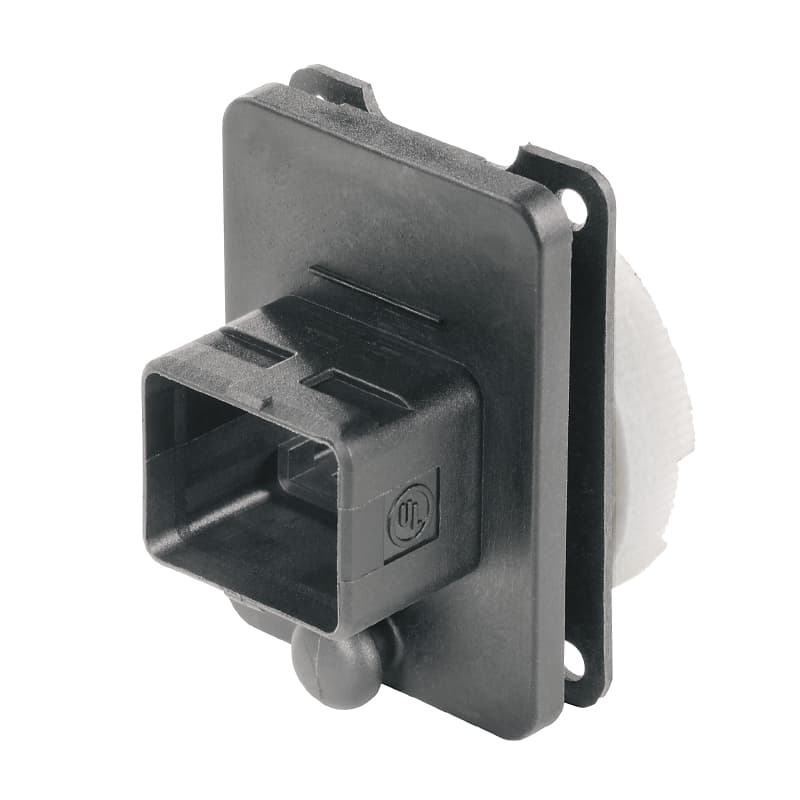

1963520000
weidmuller
IE-BH-V04P -EA CONN MOD HOUSING RJ45 BLACK

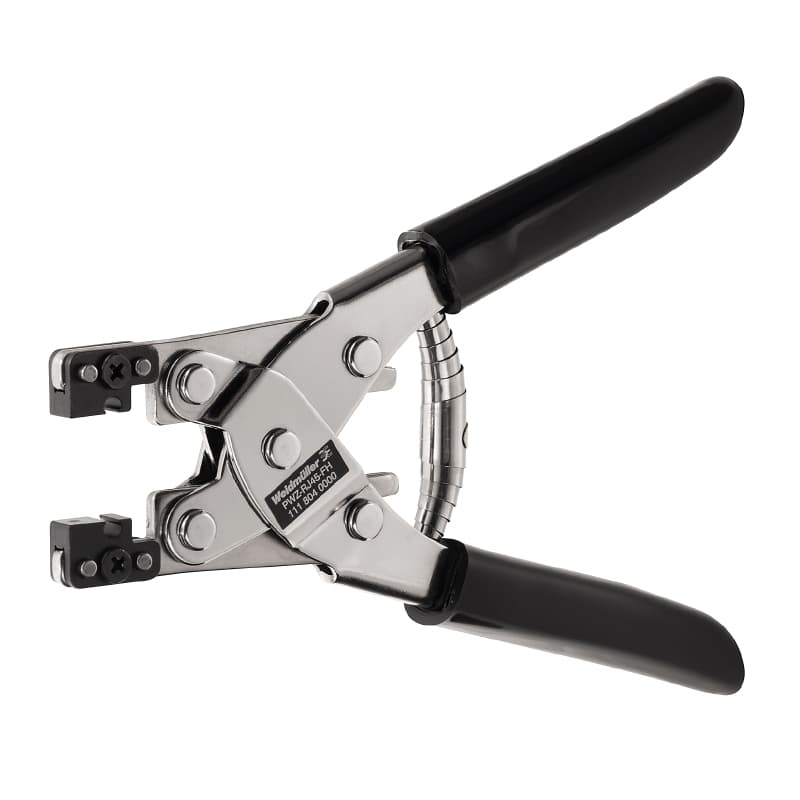

1118040000
Weidmuller
PWZ RJ45 PRESS TOOL

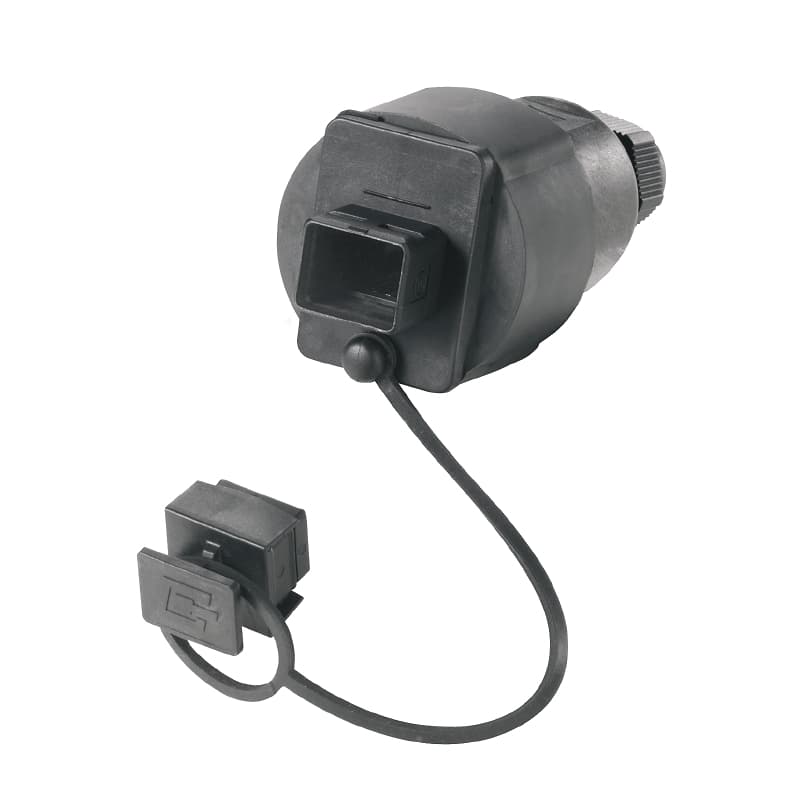

1045960000
Weidmuller
CONN ACCY HOUSING BLACK

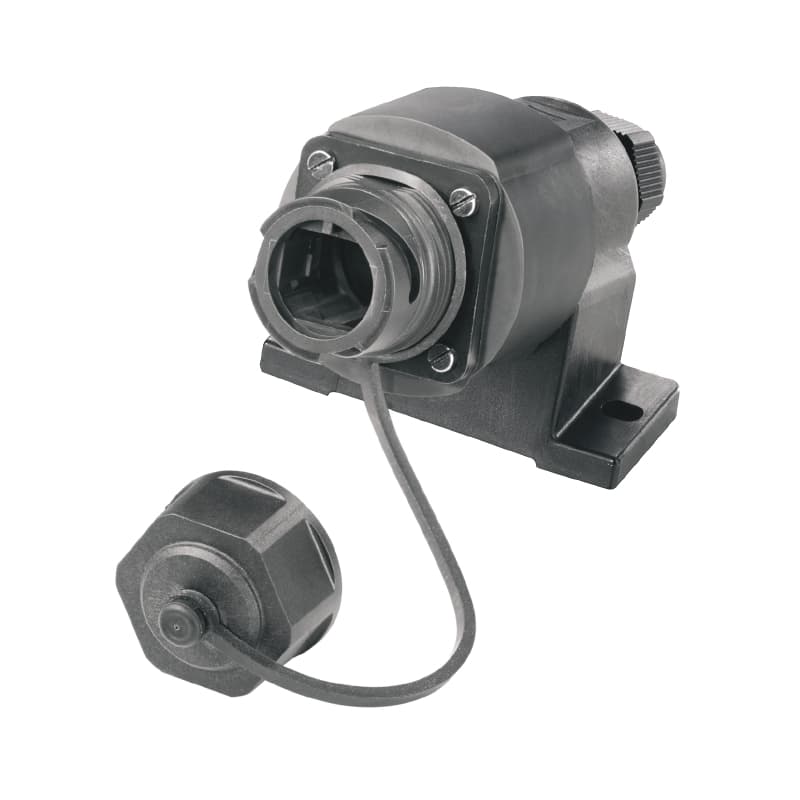

1061830000
Weidmuller
CONN ACCY HOUSING BLACK

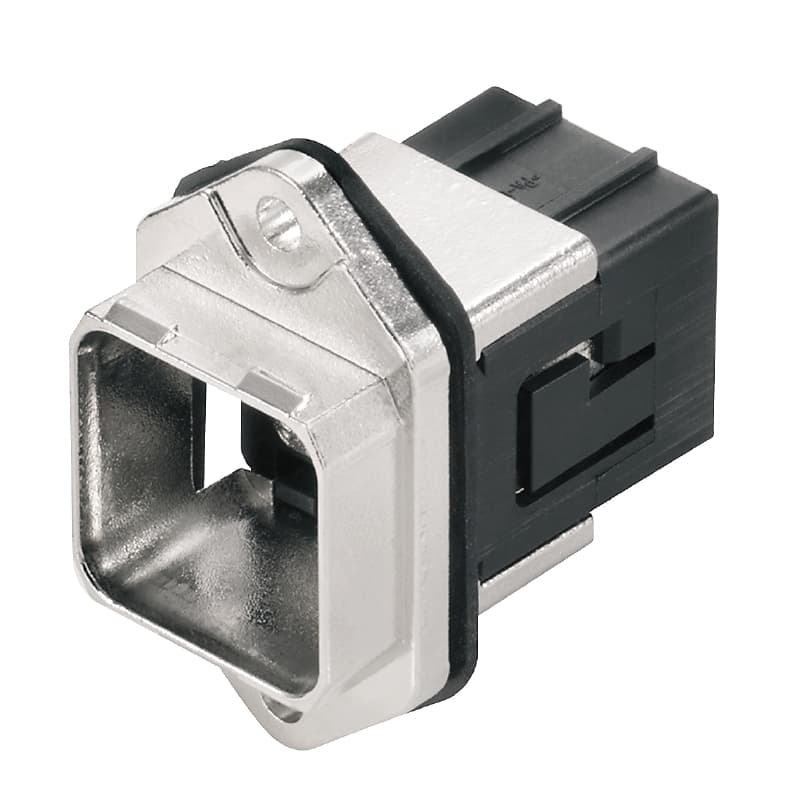

1011540000
Weidmuller
CONN MOD HOUSING RJ45 BLACK

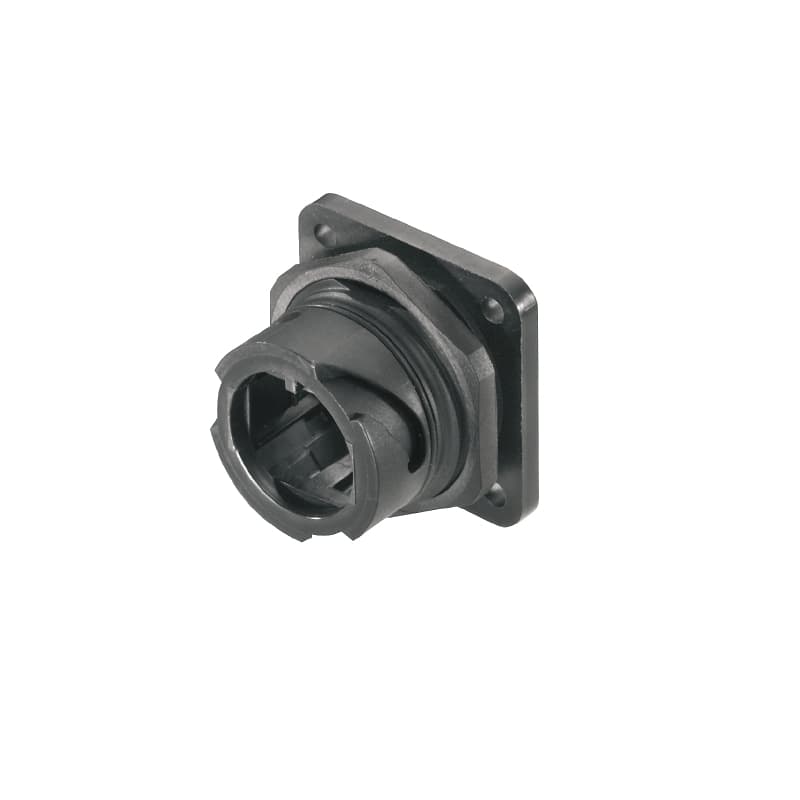

1016960000
Weidmuller
CONN MOD HOUSING RJ45 BLACK

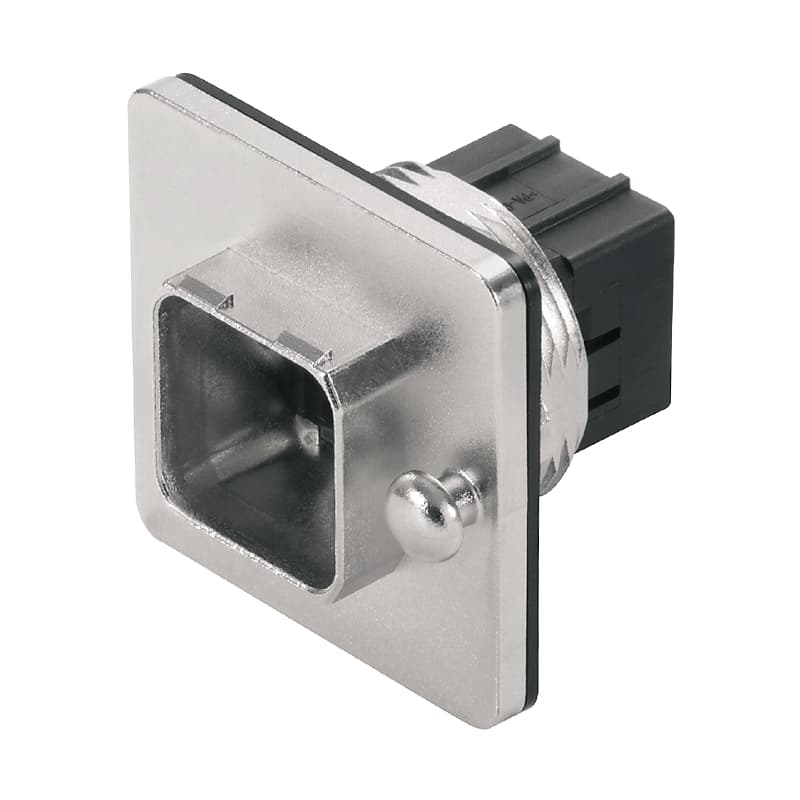

1047950000
