制造商	Weidmüller Holding AG & Co. KG

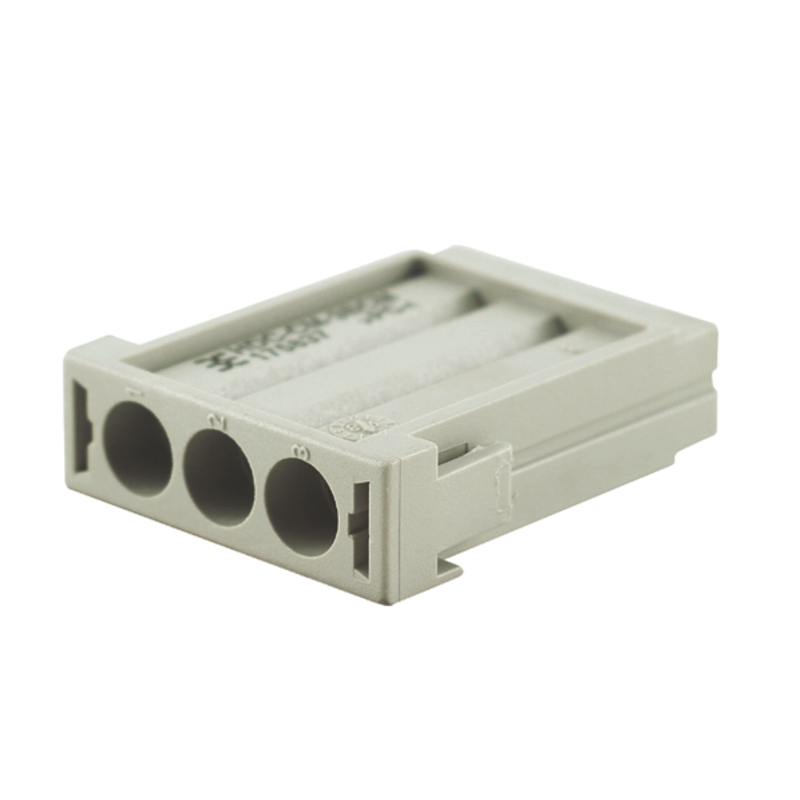

描述	Conn Housing M 3 POS Crimp ST CONN MOD INSERT FMALE CM-HE 3POS
分类	连接器解决方案压接与焊接端子/接头压接插座

RoHS	Lead free / RoHS Compliant	标准编号	30-21-18-01
材料阻燃等级	UL94 V-0

宽度	11.4 mm	高度	40.4 mm
长度	34 mm	重量	7.57 g
材料（通用）	Polycarbonate, glass fibre reinforced	包装方式	Bulk
导线线规	AWG 7	触头类型	ConCept C-M3
安装类型	Straight	电缆直径	10 mm²
连接器类型	Module without Contacts	排数	1
宽度（英寸）	0.449 inch	高度（英寸）	1.591 inch
长度（英寸）	1.339 inch	剥线长度（范围）	10 mm
端接样式	Crimp	触点数	3
位数	3	总供货长度	34 mm
线规或范围 - mm²	AWG 16

类型	Housing	连接器性别	M
系列	ConCept module	ETIM 6*0	EC000438
GTIN（EAN）	4032248019595	描述	Accessories, see chapter J - Tools, see chapter K
图例（文字）	Combine this module with the C-M3 crimp contacts. Crimp contacts should be ordered separately.	连接类型	Screw connection via module frame
固件版本	Heavy Duty Connectors, HDC insert, ConCept module	其他规格	III
技术数据描述文本	Rated voltage 1000 V / 8 kV at pollution severity level 2. For conductor cross-sections of 6 mm² to 10 mm², you must use ring cable lugs at the connection to the PE conductor. The rated voltage of 690 V also covers three-phase 4- or 3-conductor AC voltage systems with nominal voltages of up to 690 V - according to DIN EN 60664-1.When used properly and as designated, the listed connectors may not be connected or disconnected if voltage/load is present!When used in the metal frame, reduction of the voltage to 500 V / 6.0 kV must be noted!

1758370000
