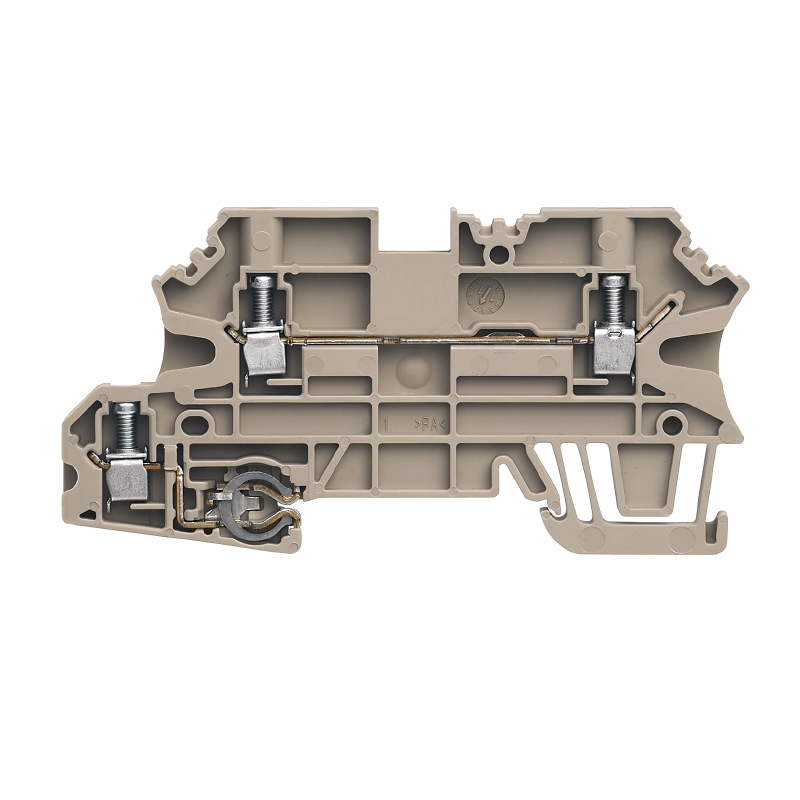

1143060000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | TERMINAL WMF 2.5 PE |
| 分类 |
商业参数
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | IEC标准 | 27-14-11-41 |
| 认证 | 200039-1057876 | 认证机构 | E60693 |
| 符合性声明 | DE_PT1001_20160418_923_ISSUE01.pdf | 材料阻燃等级 | UL94 V-0 |
电气参数
| 电流 | 20 A | 电压 | 600 V |
| 频率 | 27-14-11-41 | 量程（°/s） | 0.5 mm² |
| 电流 - UL | 20A | UL电压 | 600V |
| 电流 - IEC | 24A | IEC电压 | 800V |
| 额定电压 | 800 V | 耦合系数 | 26 AWG |
| 导体绞线 | 26 AWG | 输出电流 | 26 A |
| 供电电压 | 600 V | 最大额定电流 | 24 A |
| 绝缘电阻 | 1.33 mΩ | 输出电流（典型） | 26 A |
| 击穿电压（V(BR)GSS） | 8 kV | 器具输入插座额定电压 | 600 V |
| 典型输出电压（随距离变化） | 600 V | 短路电流额定值（SCCR） | 300 A (2.5 mm²) |
机械参数
| 颜色 | Beige | 深度 | 44.5 mm |
| 宽度 | 5.08 mm | 高度 | 88 mm |
| 重量 | 13.2 g | 材料（通用） | Wemid |
| 导线类型 | 2.5 mm² | 刀片尺寸 | 0.6 x 3.5 mm |
| 导线线规 | AWG 12 | 端部特征 | Yes |
| 开口尺寸 | right | 铆钉长度 | M 3 |
| 最小扭矩 | 0.5 Nm | 安装类型 | Snap-on |
| 连接器类型 | Screw connection | 深度（英寸） | 1.752 inch |
| 安装导轨 | TS 35 | 宽度（英寸） | 0.2 inch |
| 高度（英寸） | 3.465 inch | 剥线长度（范围） | 10mm |
| 端子宽度 | 5.08mm | 端接样式 | Screw |
| 线规 - 端部 | 0.5 mm² | 连接器颜色 | Dark Beige |
| 交叉孔直径 | 0.5 mm² | 位数 | 3 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 宽度/横截面 | 12 AWG |
| 线规或范围 - AWG | 12-26 AWG | 线规或范围 - mm² | 0.5-4mm² |
| 最大瞬时扭矩（oz-in / mNm） | 0.6 Nm | ||
产品信息
| 类型 | Feed Through, Isolated | ETIM 6*0 | EC000901 |
| 方向 | on side | GTIN（EAN） | 4032248926053 |
| 工程数据 | EPLAN | 固件版本 | Screw connection, With PE connection, for plug-in cross-connector, One end without connector |
| 层数 | 2; 1 Grounded | 第一导体标记 | 12 AWG |
| 其他规格 | No | 转换前位置数 | 3 |
环境参数
| 额定寿命 | 2.5 mm² | ET（伏秒积） | EC000902 |
| 防护等级 | 3 | 工作温度 | -50 °C |
