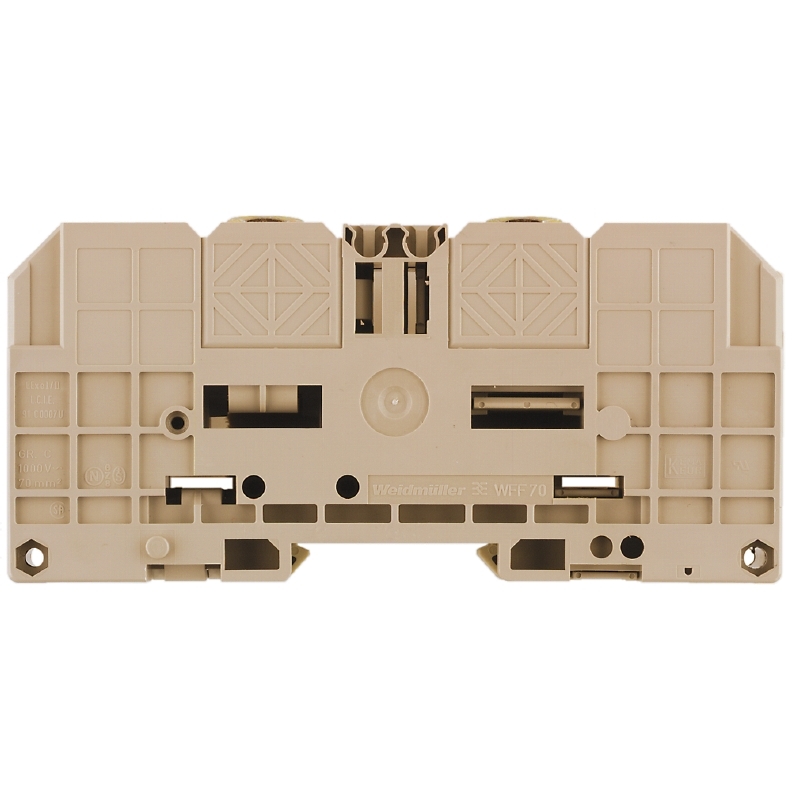

点击放大查看
1028400000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Feed-Thru 2 POS Screw ST Cable Mount 175A TERM BLOCK DIN WEMID BEIGE Non-Fuse DIN Rail Terminal, 232A, 1000V, Beige ,Threaded Stud Termination |
| 分类 |
商业参数
| 其他名称 | WFF70WMBG | 标准包装数量 | Bag |
合规参数
| RoHS | Lead free / RoHS Compliant | 合规性 | E60693 |
| 防护类型 | No | IEC标准 | 27-14-11-20 |
| 认证 | 200039-1244019 | 安全类别 | KEMA98ATEX1684U |
| 标准编号 | 30-21-18-01 | 认证机构标志 | IECEXKEM07.0053U |
| 符合性声明 | DE_PT1004_20160418_876_ISSUE01.pdf | 材料阻燃等级 | UL94 V-0 |
电气参数
| 电流 | 167 A | 频率 | 27-14-11-20 |
| 量程（°/s） | 2.5 mm² | 电流 - UL | 175A |
| UL电压 | 1000V | 电流 - IEC | 192A |
| IEC电压 | 1000V | 最大电压 | 1100 V |
| 额定电压 | 1000 V | 导体绞线 | 14 AWG |
| 输出电流 | 170 A | 供电电压 | 600 V |
| 钳位电压 | 95 mm² | 最大额定电流 | 232A |
| 绝缘电阻 | 0.17 mΩ | 输出电流（典型） | 175 A |
| 连接器类型 - 电压输入 | CrossConnectionGuide.pdf | 单电源供电电压（V+） | 1000 V |
| 击穿电压（V(BR)GSS） | 8 kV | ||
机械参数
| 深度 | 61 mm | 宽度 | 31.8 mm |
| 高度 | 132 mm | 长度 | 5.197" (132.00mm) |
| 重量 | 158.5 g | 材料（通用） | Wemid |
| 导线线规 | (2/0)-14 AWG | 端部特征 | No |
| 端接方式 | Screw | 高度（最大） | 2.520" (64.00mm) |
| 开口尺寸 | closed | 最小扭矩 | 6 Nm |
| 外壳颜色 | Dark Beige | 安装类型 | Cable Mount |
| 电缆直径 | 16...70 mm² | 连接器类型 | Threaded stud connection |
| 深度（英寸） | 2.402 inch | 安装导轨 | TS 35 |
| 排数 | 2 | 宽度（英寸） | 1.252 inch |
| 高度（英寸） | 5.197 inch | 端子宽度 | 32.0mm |
| 端接样式 | Stud | 线规 - 端部 | 14 AWG |
| 连接器颜色 | Beige | 位数 | 2 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 宽度/横截面 | 70 mm² |
| 线规或范围 - AWG | 2/0-14 AWG | 线规或范围 - mm² | 2.5-95mm² |
| 每排/每行位置数 | 2 | 最大瞬时扭矩（oz-in / mNm） | 12 Nm |
产品信息
| 类型 | Feed-Thru | 系列 | WFF |
| ETIM 6*0 | EC000897 | GTIN（EAN） | 4008190083311 |
| 标签类型 | II 2 G D | 总线连接 | 2.5 mm² |
| 执行器标记 | Ex e II | 工程数据 | EPLAN |
| 固件版本 | Bolt-type screw terminals, Feed-through terminal, Rated cross-section: 70 mm², Threaded stud connection | 层数 | 1 |
| 电路数 | 1 | 独立电路数 | No |
| 其他规格 | Yes | 控制侧连接 | M 8 |
| A/D转换器数量 | CFAT_WFF 70.pdf | 转换前位置数 | 2 |
环境参数
| 额定寿命 | 70 mm² | ET（伏秒积） | EC002020 |
| 防护等级 | 3 | 工作温度 | -50°C ~ 120°C |
