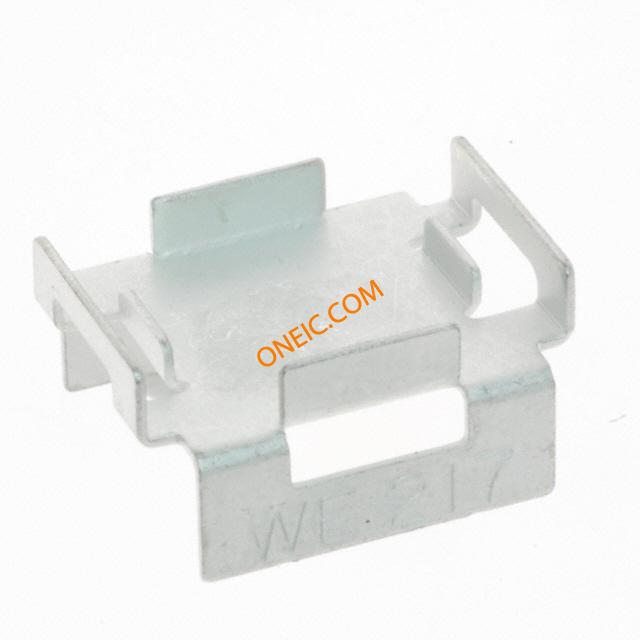

217-36CTE6
| 制造商 | Wakefield Thermal Solutions |
| 描述 | Heat Sinks DPAK SMT HEATSINK DPAK SMT TIN PLATED Heat Sink Passive D2 PAK/TO-220/SOT-223/SOL-20 Surface Mount Copper 16°C/W Matte Tin HEAT SINK Heatsink;PressFit;TO-220;16C/W |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Heat Sinks | 交货时间 | 56 Days |
| 子类别 | Heat Sink | 产品类别 | Heat Sinks |
| 标准包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 76041090 |
机械参数
| 颜色 | Metal | 形状 | Rectangular |
| 宽度 | 21.34 mm | 表面处理 | Tin-Lead |
| 高度 | 11.93 mm | 长度 | 21.34 mm |
| 重量 | 0 | 材料（通用） | Copper |
| 封装形式 | TO-220 | 冷却的封装 | TO-263 (D²Pak) |
| 宽度（英寸） | :0.74" | 高度（英寸） | :0.39" |
| 材料表面处理 | Tin | 总宽度 | :18.8mm |
| 前部连接器 | 16°C/W@200LFM | 主要材料 | D?PAK/TO-220/SOT-223/SOL-20 |
| 尺寸/外形 | 0.6×0.75in. | 固定方法 | SMD Pad |
| 散热器材料 | Copper | 板面高度 | 0.39in. |
| 安装高度（最大） | 0.360" (9.14mm) | 外壳尺寸 - 插入（转换自） | :9.9mm |
产品信息
| 类型 | Top Mount | 产品特性 | SurfaceMount,NoInterfaceMaterialisNeeded,EIAStandards,ESDProtection |
| 应用领域 | D2Pak, TO-220, SOT-223, SOL-20 | 总线连接 | 55°C@1W |
| 应用细节 | BoardLevelPowerSemiconductors | 适用产品/相关产品 | 217-36CT6 |
环境参数
| 热阻 | :55 °C/W | 自然散热热阻 | 55°C/W |
| 温升功耗 | 1W @ 55°C | 强制风冷热阻 | 16.0°C/W @ 200 LFM |
