VEMI45AA-HNH-GS08
| 制造商 | |
| 描述 | EMI Filter Flat Style SMD T/R EMI Filter 4-Channel Flat Style SMD T/R IC EMI FILTER 4CHAN ESD LLP1713 EMI FILTER, TVS, 4CH, 100R, LLP1713 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 15000 | 单位包装 | 3000 |
| 标准包装数量 | Tape & Reel | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85363010 | ESD保护 | Yes |
电气参数
| 电流 | 4A | 滤波器阶数 | 2nd |
| TVS极性 | :Bidirectional | 供电电压 | :5V |
| 通道数量 | 4 | 峰值脉冲功率 | :4W |
| 钳位电压 | :8V | 二极管配置 | :LLP1713 |
| 击穿电压 | :6V | 隔离电压 | :5V |
| 中心/截止频率 | 100MHz (Cutoff) | 通道电阻（欧姆） | 100 |
| 峰值脉冲电流（8/20µs） | :4A | ||
机械参数
| 深度 | 1.4 | 高度 | 0.024" (0.60mm) |
| 重量 | 0.0001 | 包装方式 | Tape and Reel |
| 端接方式 | Flat Style | 安装类型 | Surface Mount |
| 引脚数 | :9 | 封装形式 | 8-UFDFN Exposed Pad |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 1.75 |
| 尺寸/外形 | 0.067" L x 0.053" W (1.70mm x 1.35mm) | ||
产品信息

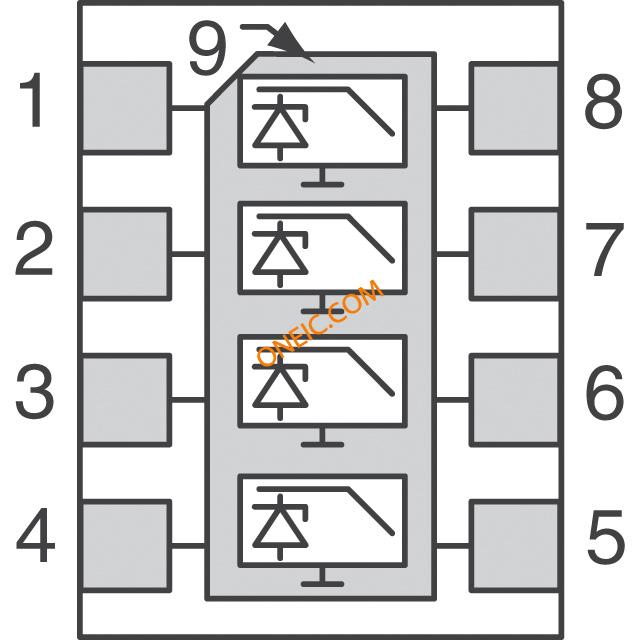

| 类型 | 4 Channel EMI Filter and ESD Protection | 值 | R = 100 Ohms, C = 60pF |
| 二极管类型 | :EMI & ESD Protection | 技术 | RC (Pi) |
| 应用 | Data Lines for Mobile Devices | 射频系列/标准 | VEMI45AA-HNH |
环境参数
| 工作温度 | -40 °C | ||
