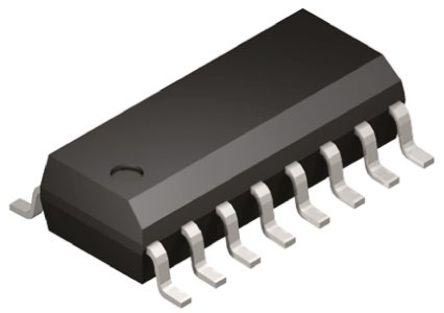

DG408DY-T1-E3
| 制造商 | |
| 描述 | Analog Multiplexer Single 8:1 16-Pin SOIC N T/R Multiplexer Switch ICs Single 8:1, 3-bit 20/25V 8xMUX SO16 SMD IC MULTIPLEXER 8X1 16SOIC DG408DY-T1-E3, Multiplexer Single 8:1, 15, 18, 24, 28V, 16-Pin, SOIC IC, ANALOG MULTIPLEXER, 8 X 1, SOIC-16 8-CHMULTIPLEXER Vishay DG408DY-E3 多路复用器, 单 8:1, 15 V，18 V，24 V，28 V电源电压, 16针 SOIC封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 2500 | 单位包装 | 2500 |
| 其他名称 | DG408DY-T1-E3CT | 零件号别名 | DG408DY-E3 |
| 产品类别 | Multiplexer Switch ICs | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2500 | 标准封装名称 | SOIC |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85423990 | 汽车级 | NO |
| 抗辐射加固 | No | 无铅定义 | RoHS-conform |
电气参数
| 电路 | 1 x 8:1 | 通道数 | 8 |
| 输入信号 | Single Ended | 开启时间 | 180(Typ)@12V ns |
| 输出信号 | Single Ended | 输入功率 | Single/Dual |
| 额定功率 | 0.6 W | 晶体管类型 | 160ns |
| 输出电流 | 1µA | 供电电流 | 0.2 mA |
| 关断延迟时间 | 150@±15V ns | 输入数量 | 8 |
| 供电电压 | ±5 V | 输出数量 | 1 |
| 供电类型 | Single|Dual | 通道数量 | 1 |
| 最小输入电压 | 5V | 供电电源 | Dual Supply |
| 最大功耗 | 600 mW | 传播延迟时间 | 180 ns |
| 导通电阻（最大） | 100@±15V Ohm | 电源电压范围（典型） | �9/�12/�15/�18 V |
| 开关时间（Ton, Toff）（最大） | 150 ns | 集电极截止电流（最大） | 10µA |
| 最大传播延迟 @ V, 最大CL | 250@±15V@-40C to 85C|180(Typ)@12V ns | 多路复用/解复用电路 | 8:1 |
机械参数
| 宽度 | 4mm | 高度 | 1.55mm |
| 长度 | 10mm | 重量 | 0.002 |
| 占位面积 | 60mm² | 包装方式 | Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :16 |
| 封装形式 | 16SOIC N | 冷却的封装 | SOIC N |
| 材料表面处理 | :- | 顶部端接 | 85°C |
| 总长度 | 10(Max) | 包装数量 | SOIC N |
| 尺寸/外形 | 10 x 4 x 1.55mm | 位数 | 16 |
| 外壳尺寸-插件 | 1.55(Max) | 最小工作高度 | -40°C |
| 供应商器件封装 | 16-SOIC | ||
产品信息
| 类型 | Analog Multiplexer | 已删除 | Compliant |
| 功能 | Multiplexer | 匹配码 | DG408DY-T1-E3 |
| 开关类型 | Analogue Multiplexer | 配置 | Single 8:1 |
| 标准交期 | 12 weeks | 电路数 | :1 |
| 开关数量 | 1 | 印刷电路板数量 | 16 |
环境参数
| 工作温度 | + 85 C | ||
