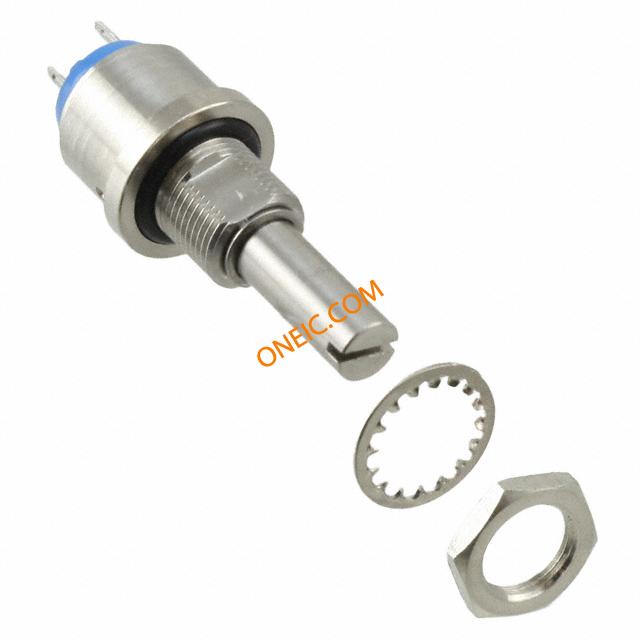

P13SMNFLS102MA
| 制造商 | Vishay Intertechnology, Inc. |
| 描述 | POT 1K OHM 1.5W 20% SEALED Potentiometers 1.5watts 1Kohms 20% 6mm dia shaft POTENTIOMETER, 1K, SUBMERSIBLE, 20% Potentiometer;Cermet;Res1Kilohms;Panel;Pwr-Rtg1.5W;Dia-Shaft6mm;Sealed Vishay P13SM 系列 1kΩ ±20% 线性 电位器 , 1.5W, 6 mm 直径轴, ±150ppm/°C, 面板安装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 20 | 产品 | MIL Style Potentiometer |
| 单位包装 | 10 | 其他名称 | 716-1039 |
| 产品类别 | Potentiometers | 标准包装数量 | 10 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85334010 |
电气参数
| 线性度 | ±5% | 容差 | ±20% |
| 电阻 | 1 kOhms | 元件类型 | Cermet |
| 功率（瓦） | 1.5W | 额定功率 | 1.5 W |
| 额定电压 | 38.7 V | 电阻值（欧姆） | 1k |
| 电阻公差 | :± 20% | 直流电阻（DCR）（最大） | :1kohm |
机械参数
| 锥度 | Linear | 重量 | 0.0198 |
| 旋转范围 | 310° | 包装方式 | Bulk |
| 本体尺寸 | Round - 0.630" Dia x 0.575" L (16.00mm x 14.60mm) | 轴细节 | Slotted |
| 致动器类型 | Slotted Shaft | 安装类型 | Panel Mount |
| 安装样式 | Panel | 轴直径 | 6 mm |
| 执行器长度 | 0.984" (25.00mm) | 轴径 | 6mm |
| 刀片材料 | Cermet | 执行器直径 | 0.236" (6.00mm) |
| 端接样式 | PCB Pins | 电阻材料 | Cermet |
| 轴和轴承长度 | 25 mm | ||
产品信息
| 系列 | P13SM | 调节方式 | Top Adjustment |
| 联数 | :1 | 圈数 | Single |
环境参数
| 工作温度 | - 55 C to + 125 C | 温度系数 | ±150ppm/°C |
